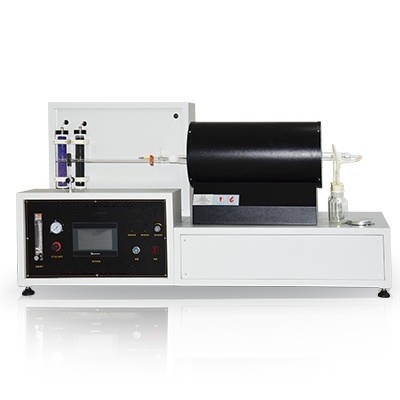

Testmachine voor het meten van de afgifte van halogeenzuurgas om de totale hoeveelheid halogeenzuurgas te bepalen

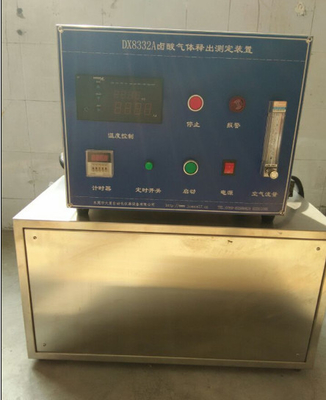

DX8332AHmeting van de afgifte van alogeenzuurgastestmachine

Halogeen-, PH- en geleidbaarheidstestapparatuur voor draden en kabels IEC 60754 Deel 1 & 2

IEC 60754-1 Elektrische kabels Halogeenzuurgasmeter

Normen:

Voldoen aan GB/T17650.1-1998, GB/T17650.2-1998 en IEC60754-1:1994, IEC60754-2:1991 normen;voldoet aan de eisen van tabel 6 van de norm GB/T19666-2005 "Algemene beginselen voor vlamvertragende en brandbestendige draden en kabels" en aan de eisen van artikel 6.3.4 van GA306.1-2007, artikel 6.3.4 van GA306.2-2007, en de artikelen 9.10 en 9.11 van UL2556-2007.

Toepassingsgebied:

Het is geschikt voor het bepalen van de totale hoeveelheid halogeenzuurgas voor lage en halogeenvrije vlamvertragende kabels en voor het meten van pH en geleidbaarheid om de zuurgraad van gassen te bepalen.

Componenten:

1. buizenovens: de effectieve lengte en de diameter van de verwarmingskamer bedragen 600×ф42 mm en deze is uitgerust met een verstelbaar elektrisch verwarmingssysteem. Verwarmingsvermogen: 220V/10KW

2Verbrandingsbuis:

a. Materiaal: vuurvaste buis van siliciumdioxide, corrosiebestendig gas.

b. Specificaties: De binnendiameter is 40 mm, de lengte van de inlaatzijde van de buizenoven is 60~200 mm en de lengte van de uitlaatzijde is 60~100 mm, waardoor er een gat ontstaat voor verwarmingsuitbreiding.

3Brandende boot.

a. Materiaal: gesmolten silica buis.

B. Specificaties: lengte 100 mm, breedte 25 mm, diepte 10 mm.

c. Voedingsmethode van brandende boot: barmagneet en platina draad trekmethode worden toegepast.

4Gasopvang: twee flessen worden geselecteerd: één daarvan is voorzien van een magnetische roermachine en bevat 220 ml natriumhydroxideoplossing.

5Gasvoorziening:

a. luchtstroommeter: 20 ml tot 200 ml verstelbaar

b. Compressor (door uw bedrijf geleverd)

6Monsterneming: 500 mg tot 1000 mg

7- Bepaling van het gehalte aan halogeenzuur:

a. Analytische balans: de nauwkeurigheid is 0,1 mg

Digitale pH-meter: de nauwkeurigheid is 0,02 PH

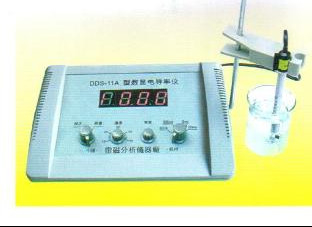

c. geleidingsmeter: meetbereik: (0~1×105) μS/cm

Inleiding:

. IEC 60754-1, 2 Elektrische kabels Halogeenzuur gasvrijstelling tester, Kabel corrosie tester meet gasvolume van Halogeenzuur (IEC 60754-1), pH concentratie ((PH meter, waterstof ionen, IEC 60754-2),Geleidbaarheid ((IEC 60754-2) enz. van een draad (kabel) door stralingswarmte in de buisoven (IEC 60754-1): 800°c, IEC 60754-2: 950°c);

. In het bijzonder, IEC 60754-1, 2 Electric Kabels Halogeenzuur Gas Release Tester, Kabel Corrosion Tester kan zowel IEC 60754-1 en IEC 60754-2 normen te testen door één apparatuur en modus selecteren functie;

. IEC 60754-1 is een halogeenvrije kabel die is vervaardigd van en met inbegrip van het polymeer van halogeenverbindingen op basis van de additieve verbindingen die tijdens de verbranding worden afgevoerd, met uitzondering van de fluorideringshydraciden,het is een maat voor het gas van halogeenvolume. IEC 60754-2 is voor elektrische of optische kabels van verbindingen die tijdens de verbranding worden uitgezonden, de gasgrens van oxidatie te meten.betrouwbaarheid en gemak van de gebruiker bij het plaatsen van de automatische voedingsinrichtingen voor verbrandingsboten, draaibank voor een gemakkelijke plaatsing van het monster, instelling van automatische timer, luchtfiltering enz.;

Referentienormen:

. IEC 60754-1 Ed. 2.0 b:1994: Test op gassen die ontstaan tijdens de verbranding van materialen uit kabels - Deel 1: Bepaling van de hoeveelheid halogeenzuurgas

. IEC 60754-2 1.0 b:1991: Test op gassen die ontstaan tijdens de verbranding van elektrische kabels - Deel 2:Bepaling van de zuurgraad van gassen die ontstaan tijdens de verbranding van materialen uit elektrische kabels door meting van de pH en geleidbaarheid.

KS C IEC 60754-1: Tests op gassen die ontstaan tijdens de verbranding van elektrische kabels - Deel 1: Meting van de hoeveelheid halogeenzuurgas.

. KS C IEC 60754-2: Tests op gassen die ontstaan tijdens de verbranding van elektrische kabels - Deel 2: Corrosieve test door het opwekken van verbrandingsgassen.

. KWS 409: Brandbestendige draad (brandbestendige draad) - 5.12 Kausticiteit van verbrandingsgassen.

Specificaties:

Buizenoven:

- Voor het verwarmingsgedeelte van de oven is de lengte 500 mm en de binnendiameter 40 mm.

Tubus (Pyrex):

- Een brandwerende buis wordt in de oven gebruikt om de buis tegen corrosieve gassen te beschermen.De binnendiameter van de silica buis is 38 mm en de lengte van de buis is 150 mm van de ingang van de oven en de buis steekt uit op een afstand van 100 mm van de uitgang.

Verbrandingsboot:

- 98 mm (lengte) * 15 mm (breedte) * 12 mm (diepte); elke boot wordt slechts drie keer gebruikt voor verbranding of recycling.

Gaswasfles:

- De hoogte van de vloeistof aan het eind van de buis moet 100 ~ 120 mm zijn in elke fles.

Luchtsysteem:

- Het voor de verbranding gebruikte gas moet lucht zijn en de in de buis geïnjecteerde luchtstroom moet worden aangepast aan de werkelijke binnenste doorsnede van de buis.De snelheid van de luchtstroom over het monster moet 378 ml/min ±10% bedragen..

Grootte:

- 1220mm (W) * 450mm (D) * 560mm (H)

Oven:

- 500 mm (w) * 300 mm (D) * 38 mm (H)

met een breedte van niet meer dan 50 mm

- 700 mm (breedte) * 37 (inwendige dia)

Stroomvoorziening:

- 220V, 60HZ, 10A.

Gewicht:

- 60 kg.

Nutsbedrijven:

- Luchtcompressor.

Naam van het artikel:

- IEC 60754-1,2 Elektrische Halogeenzuurgasvrijstellingstester, Kabelcorrosie-tester
