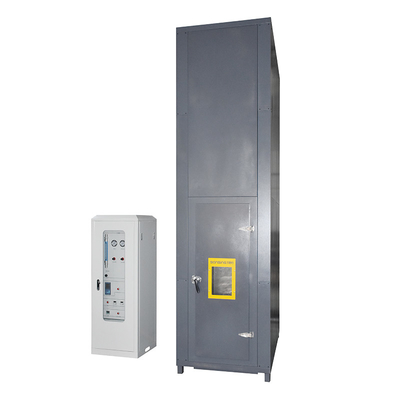

Verbrandingstoetsapparatuur voor kabels en kabels, om de verticale capaciteit van kabels en kabels te evalueren

DX8349WVerbrandingstests voor kabels en kabelsapparatuur

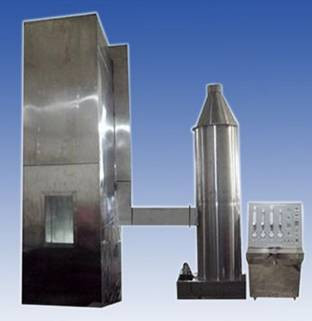

ToepassingsgebiedGebruikt voor het evalueren van het vermogen van verticaal geïnstalleerde bundelde draden, kabels of optische kabels om de verticale vlamverspreiding onder bepaalde omstandigheden te onderdrukken,met de noodzaak om tijdens het gebruik samen te werken met rook- en stofverwijderingstorensDe hele machine bestaat uit verschillende onderdelen, waaronder een testkamer, een luchtbron, een stalen ladder, een zuiveringssysteem voor emissies, een ontstekingsbron, enz.

Voldoet aan de normen: overeenkomstig GB/T18380.31-2008 en IEC60332-3-10-2018 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 31:Verslag van het testapparaat voor verticale installatie van gebundelde draden en kabels voor verticale vlamverspreiding", en kan voldoen aan GB/T18380.32-2008/IEC60332-3-21:212000 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 32: Verticale installatie van gebundelde draad en kabel, verticale vlamverspreidingstest klasse A F/R" GB/T18380.33-2008/IEC 60332-3-222000 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 33: Verticale vlamverspreidingstest voor verticaal geïnstalleerde gebundelde kabels en kabels - klasse A", GB/T18380.35-2008/IEC 60332-3-242000 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 35: Verticale vlamverspreidingstest voor verticaal geïnstalleerde gebundelde kabels en kabels - klasse C" GB/T18380.36-2008/IEC60332-3-252000 "Brandproeven voor kabels en optische kabels onder vlammenomstandigheden - Deel 36: Vlamverspreidingstest voor verticaal geïnstalleerde bundelde kabels en kabels - klasse D".

Technische parameters:

1Testbox: De proeftoestel moet een zelfdragende doos zijn met een breedte van (1000±100) mm, een diepte van (2000±100) mm en een hoogte van (4000±100) mm.De achterwand en beide zijden van de testkamer moeten een warmteoverdrachtcoëfficiënt hebben van ongeveer 0.7W? M-2? K-1 thermische isolatie, 1,5 mm dikke USU304 roestvrijstalen plaat, 65 mm dikke isolatie minerale vezels in het midden gewikkeld, en 1,5 mm dikke USU304 roestvrijstalen plaat aan de buitenkant

2Luchtbron:

De luchtinlaat is uitgerust met een digitale luchtsnelheidsanemometer en de gasstroom van de lucht is (5000±500) L/min.

Nadat het experiment is voltooid: Als het monster nog brandt nadat het vuur een uur is gestopt, wordt er een alarm ingesteld en een apparaat dat regen gebruikt om de verbranding met geweld te stoppen.

3. Staalladdertype: breedte (500±5) mm, standaardstaalladderbreedte (800±10) mm, breed staalladdermateriaal is USU304 rood roestvrij staal

4. Een emissiezuiveringsinrichting:

Het bovenste deel van de testbox is voorzien van een digitale anemometer om ervoor te zorgen dat de windsnelheid minder dan 8 M/S is en de luchtstroom in de testbox niet beïnvloedt.

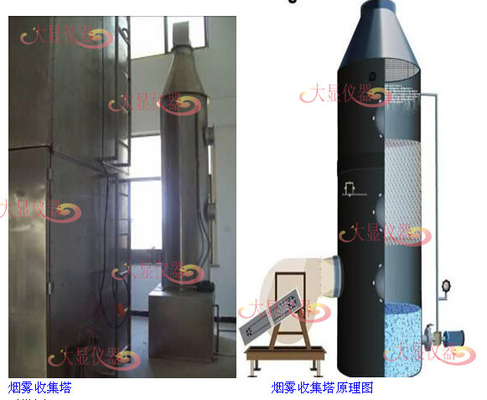

Inrichting voor het opvangen en wassen van rook en stof: roestvrij staal SUS304, met een diameter van 800 mm en een hoogte van 3500 mm.

Ontstekingsbron

1Type: De ontstekingsbron moet bestaan uit één of twee propangaspijpstukken van het type riem en de bijbehorende stroommeters en venturi-mixers.Het oppervlak van het vuur moet een platte metalen plaat zijn met 242 gaten met een diameter van 1.32mm, met een middelste afstand van 3,2 mm. Deze gaten zijn in drie versnipperde rijen, met 81, 80 en 81 in elke rij, verdeeld in een nominale grootte van binnen een bereik van 257 × 4,5 mm.een rij kleine gaten opent aan beide kanten van de vlammenwerperElke sproeilamp moet zijn uitgerust met nauwkeurige apparaten om de doorstroming van propaan en lucht te regelen.Roterende stroommeter of massa stroommeter kan worden gebruikt

2. De spuitstuk voor de plaats van de ontstekingsbron dient horizontaal te worden geplaatst, (75±5) mm van het vooropste oppervlak van het kabelmonster, (600±5) mm van de bodem van de testbox,en symmetrisch met de as van de stalen ladderHet ontstekingspunt van de sproeilamp moet zich in het midden tussen de twee horizontale staven van de stalen ladder bevinden en ten minste 500 mm van het onderste uiteinde van het monster verwijderd zijn.

Technische parameters:

1. De maat van de testdoos is 1000 (W) X2000 (D) X4000 (H) mm, met een doos van mineraalwol in het midden.

2Er is een luchtinlaat van 800 (W) X400 (D) mm aan de onderkant van de doos, die 150 mm van de voorwand verwijderd is.

3De bovenste uitlaatruimte is 300 (W) X1000 (D) mm.

4Breed roestvrijstalen ladder maat 500 (W) X3500 (H), 1 stuk

5Standaard roestvrijstalen ladder maat 800 (W) X3500 (H), 1 stuk

6. Twee strip standaard propaanbrander apparaten

7Twee Venturi gasmengapparaten.

8- een drukmeter en een drukverlagend ventiel, die de druk van propaan en lucht tot 0,1 MPa kan regelen

9. Het instellen en instellen van de gasstroom met behulp van een roterende stroommeter

10De doos biedt staalladders en tralies voor gebruikers om te inspecteren aan de bovenkant

11. Uitgerust met een kogelventil die de luchtbron handmatig kan afsluiten

12. Automatisch instellen van de verbrandingstesttijd en automatisch afsluiten van de gasbron op dat moment

13De thermocouple op de binnenwand van de doos kan de temperatuur in de doos weergeven

14De buitenste afmetingen van de verbrandingskamer: 1120 (W) X2195 (D) X5077 (H) mm

15Buitenste afmetingen van de bedieningskast: 1280 (W) X770 (D) X1200 (H) mm

16Stroomvoorziening: AC 220V, 50/60Hz, 2A

17- Gasbron: propaan, lucht (opdrachtgever zelf verstrekt)
