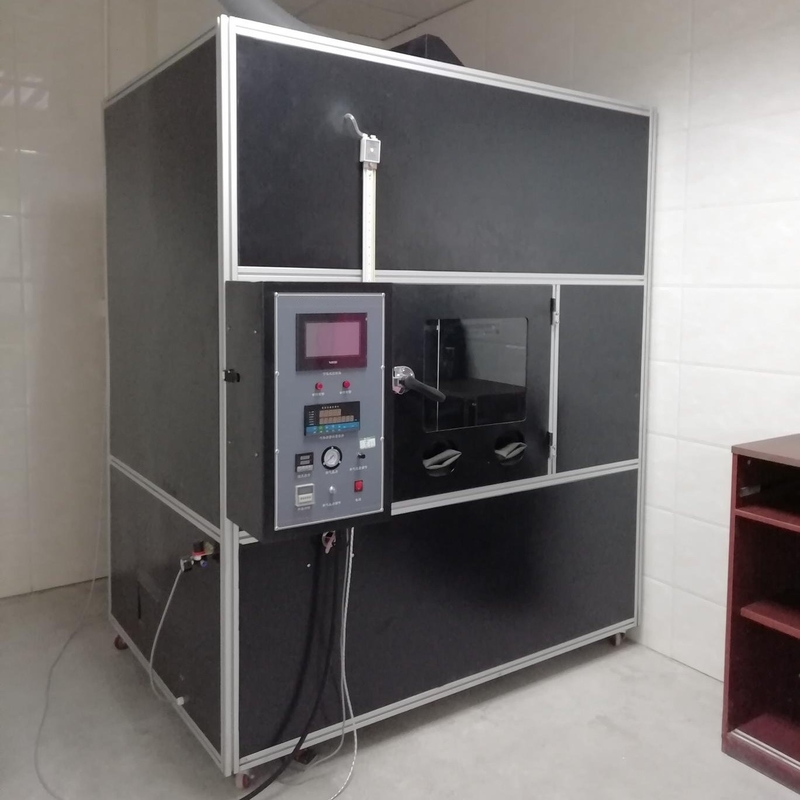

UL1581 Vertical Horizontal Combustion Testing Chamber Grote verbrandingskamer

DX8382 grote verbrandingskamer/UL1581 verbrandingstestmachine/verticale horizontale verbrandingstestkamer

Voldoen aan de normen:

We volgen de UL1581 sectie 1080.1-1080.14 standaard voor de productie en zijn erkend door Guangzhou Meihua UL Company,voldoet aan de standaard voor de verbrandingstest VW-1 (V-ertical specific) Flame Test. van toepassing op de VW-1-testnormen van UL1581, UL13, UL444 en UL1655, alsook de FT-1- en FT-2-testnormen van CSA. Economisch toepasbaar en veel gebruikt in de draad- en kabelindustrie.

Testmethode:

Stel de vlamhoogte in, plaats de bovenkant van de vlam onder het monster, brand 15 seconden, blus 15 seconden, herhaal 5 keer en controleer de brandende toestand van het monster.tijdsduur van blus, en het aantal herhalingen kan worden ingesteld, en het kan automatisch worden bediend.

Parameters:

Het hele experiment werd uitgevoerd in een gesloten laboratorium met een volume van 4,32 kubieke meter.

1, Verbrandingskamer:

(1) Effectieve ruimte: 2,4 m (lengte) * 1 m (breedte) * 1,8 m (hoogte)

(2) Grensdimensies: 2,4 m (lengte) * 1 m (breedte) * 2,5 m (hoogte)

(3) Materiaal:

Buiten: vierkant stalen frame structuur, 1,5 mm dikke stalen plaat elektrostatisch gebakken met diepgroene verf;

Intern: Elektrostatische zwarte verf.

(4) Waarnemingsruimte:

Twee links en rechts schuifvensters; het observatievenster is gemaakt van gehard glas;

met een vermogen van meer dan 50 W;

Grootte: 730 mm (hoogte) * 420 mm (breedte).

(5) Operatievenster: in totaal 4

Inwendige ruimte:ф150 mm;

Perifeer: gemaakt van 3,0 mm roestvrij staalrand;

gesloten als leren handschoenen met een lengte van 600 mm;

Algemene afmetingen van de randen:ф220 mm.

Uitlaat:

twee spiraale uitlaatventilatoren;

De afdichtplaat is gemaakt van 2,0 mm roestvrij staal;

Aan beide zijden zijn schuifgaten.

Een reeks afstandsbedieningstoestellen: a. met behulp van twee stalen trektouwen. b. met behulp van twee sets katrolen

(7) Luchtinlaat: in totaal 4

Afmeting:ф160 mm;

De afdichtplaat is gemaakt van 2,0 mm roestvrij staal;

Er zijn glijgroefjes aan beide kanten.

(8) Onderste bevestigingsbeugel:

afmetingen: 2,4 m (lengte) × 1 m (breedte) × 0,7 m (hoogte);

Met behulp van 60 mm × 60 mm × 4 mm hoek ijzer, elektrostatisch gebakken met donkergroene verf;

Voetrollies: zes, vier rollies met sloten.

9. Verlichtingsapparatuur: één cirkellamp tegen mist en rook wordt gebruikt.

2, besturingsafdeling

(1) Eén verbrandingsindicator

(2) Verbrandingsinstelling: elke instelling van 0 tot 99,99 seconden

Eén (3). Afsluitingsindicator

(4) Afsluitinstelling: elke instelling van 0 tot 99,99 seconden

Verbrandingsaantal: 0-999999 keer, willekeurig ingesteld

(6) Uitgerust met volledig automatische, verbrandings-, uitschakelings- en telfuncties

(7) Uitgerust met verticaal/horizontale omrekeningsfunctie

(8) Uitgerust met automatische ontstekingsfunctie

(9), uitgerust met handmatige/automatische schakelfunctie

(10). ontsteking met behulp van hoge druk ontstekingsmethode

Het experimentele deel is verbonden met de besturing met behulp van vliegpluggen, die zeer nauw contact hebben.

3, Experimentele sectie

1) Sproeiers:

(2) De hoek is 20 graden.

Een (3). Vlamregulerend ventiel

(4) Eén externe vlamregulerende klep

(5) Eén liniaal voor het markeren van het contactpunt van de binnenvlam

(6) Eén regel voor het markeren van een lage vlag

(7). Eén regel voor de testlengte

(8) Eén vlammeteller

(9). Beproevingsmateriaal: a. Materiaal: fijn bewerkte en geverfde staalplaat b. Kleur: zwart

De testbox is gemaakt van SUS304 roestvrij staal en fijn verwerkt.

Onderkant van de testbank:

a. Twee 2,0 mm staalplaten.

b. Afmeting: 700 mm (lengte) × 450 mm (breedte)

c. Kleur: elektrostatisch gebakken zwarte verf

(12) Onafhankelijk ontwerp van verticale en horizontale tests

(13). Voeg een lange stuwkast toe aan de testdoos

(14) Drie horizontale brandpunten.

4, Luchtbroncontrole:

(1) Gas: methaan wordt aanbevolen (door de gebruiker verstrekt)

(2) Stroommeter: 1 (model Dwyer VA20430 uit de Verenigde Staten)

(3) U-vormige buisdrukmeter: 1 stuk (Dwyer Company type 1230-36 in de Verenigde Staten)

(4) Eén gaspomp.

Tracheale: luchtpijp met hoge druk
