Voorzieningen voor brandwerendheidstests van bouwcomponenten

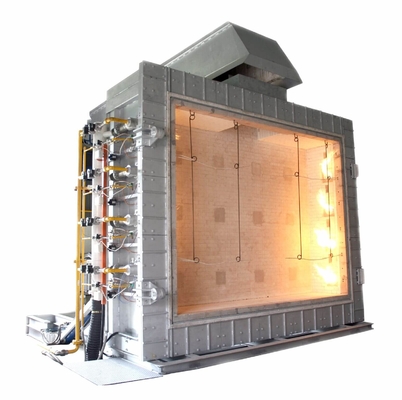

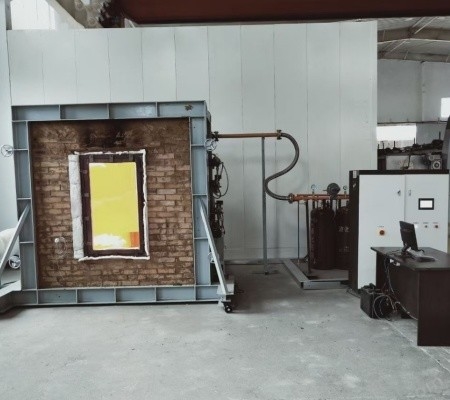

DX8342 Brandwerendheidstesting-apparatuurvoor bouwcomponenten

Toepassingsgebied: Het is geschikt voor de brandwerendheidstest van bouwcomponenten en de brandwerendheid van dragende verticale scheidingscomponenten.

Bedrijfsspanning: AC 380V±10% 50NZ.

Ovenbehuizing: De testoven bestaat uit bakstenen, een stalen constructie en brandwerende en thermische isolatiematerialen.

Afmetingen exemplaar: breedte 300 mm × hoogte 300 mm (kan worden aangepast).

De afmetingen van de oven zijn ongeveer:

Verticale oven: L3,2m× B2,2m× H4,0m

Horizontale oven: L3,2m× B3,2m× H1,5.

Gasstroom: 0~100L/min Meetnauwkeurigheid 2,5 klasse.

Luchtstroom: 0~50m3/min Meetnauwkeurigheid ≤±0,5m3/min.

Capaciteit gastank: ≥50kg×6.

Lastmeetapparatuur: ±2,5% van de lastwaarde moet worden toegevoegd (vereist voor belastingtypetest).

Meetsonde voor de monsteropening: diameter 6 mm ±0,1 mm, diameter 25 mm ±0,2 mm.

Verbrandingssysteem: gasdistributiesysteem (binnen 10 meter), vlammenwerper (minimaal 20 meter) en regelkleppen.

Verbrandingsgasbron: propaan, vloeibaar gas.

Temperatuurregelsysteem van de oven: het maximale aantal bemonsteringspunten bedraagt ​​10.

Ventilatiesysteem en regelklep, enz.

Meetbereik van stralingswarmte op het terugslagoppervlak van het monster: 0~10W/cm2.

Meetbereik ovendruk: 0~100pa

Meetnauwkeurigheid: ≤±3pa.

Testtemperatuur: De temperatuurregeling van de oven voldoet aan de eisen van T-T0=3451g (8t+1), en de afwijking van de temperatuurregeling wordt geregeld:

Bij 0min<t≤10min, d≤15%.

Bij 10min<t≤30min, d≤10%.

Wanneer T> 30min, d≤5%.

Oventemperatuur: ±15°C.

Binnentemperatuur van het monster: ±10°C.

Temperatuur van de terugslag van het monster: ±4°C.

Omstandigheden voor het meten van de ovendruk:

5 minuten na aanvang van de test moeten de hieronder gespecificeerde positieve drukomstandigheden in de oven bereikt zijn.

Horizontaal element - op het horizontale vlak 100 mm onder het onderste oppervlak van het monster bedraagt ​​de ovendruk 15Pa±5Pa.

Verticaal lid – 3m hoogte in de oven, 100mm van het oppervlak van het specimen. De ovendruk is 15Pa±5Pa.

10 minuten na de start van de test moet de oven de hieronder gespecificeerde positieve drukcondities bereiken.

Horizontaal element - op het horizontale vlak 100 mm onder het onderste oppervlak van het monster bedraagt ​​de ovendruk 17Pa±3Pa.

Verticaal lid – 3m hoogte in de oven, 100mm van het oppervlak van het specimen. De ovendruk is 17Pa±3Pa.

Oventemperatuur: ±15°C, met behulp van een thermokoppel met een diameter van 1 mm.

De terugslagtemperatuur van het monster bedraagt ​​±4°C en de draaddiameter is 0,5 mm.

Gepantserde platina-rhodium-platina s-waarde thermokoppel, nauwkeurigheidsklasse ‖.

Gepantserde nikkel-nikkel-silicium K-waarde thermokoppel, klasse ‖.

Tijdbereik: 0~120min Tijdnauwkeurigheid: <±1s.

Systeem voor het detecteren van de monstertemperatuur: het maximale aantal monsterpunten bedraagt ​​20.

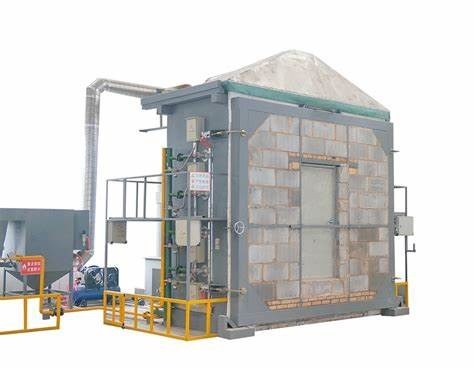

Toepassingsgebied:De testoven voldoet aan de technische indicatoren en eisen zoals vastgelegd in de nationale norm GB/T7633-2008 en is geschikt voor de brandwerendheidstest van niet-dragende horizontale deuren en rolluiken.

Belangrijkste parameters:

Elektriciteitsvermogen: 6KW

Meetbereik ovendruk: 0-100Pa Meetnauwkeurigheid: ≤±3Pa

Luchtstroom: 0-50m3/min Meetnauwkeurigheid: ≤±0,5 m3/min

Verbrandingsgasbron: propaan, vloeibaar gas (door de gebruiker geleverd)

Capaciteit gastank: 50kg×6

Meetbereik van de stralingswarmte van het terugslagoppervlak van het monster: 0~10W/cm2;

Meetbereik ovendruk: 15Pa±5Pa;

Testtemperatuur: programmatemperatuur 15min kamertemperatuur ~ 718°C,

30min kamertemperatuur ~ 821°C, 60min kamertemperatuur ~ 925°C,

90min kamertemperatuur ~ 986°C; 120min kamertemperatuur ~ 1029°C;

180min kamertemperatuur ~ 1115°C, 240min kamertemperatuur ~ 1150°C;

Temperatuursensor: in de oven: 9 gepantserde nikkel-chroom-nikkel-silicium K-waarde thermokoppels, nauwkeurigheidsniveau: klasse II

Backfire: 29 gepantserde nikkel-chroom-nikkel-silicium K-waarde thermokoppels, nauwkeurigheidsklasse: klasse II

Tijdbereik: 0-240min Tijdnauwkeurigheid: <±1s

Steekproefgrootte: (speciale specificaties kunnen door gebruikers worden aangepast)

Bruikbare oppervlakte van de apparatuur: lengte × breedte × hoogte (3,8 × 2,4 × 4,5) m;

Gewicht van de apparatuur: 4500 kg (de testoven moet ter plaatse worden geïnstalleerd);

Vergassingssysteem: 150 kg/u (optioneel).

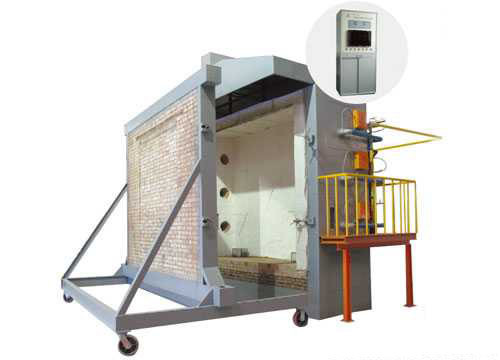

ISO 9705:2003 specificeert een testmethode voor het simuleren van een brand die ontstaat in de hoek van een kleine ruimte, waarbij een standaard ontstekingsbron wordt gebruikt om de impact van oppervlakteproducten op de ontwikkeling van een brand te evalueren, die gegevens verschaft over de doorbranding van ontsteking tot doorbranding van branden die ontstaan ​​onder een standaard ontstekingsbron; ISO 9705:2003 beschrijft ook verschillende meetmethoden binnen en buiten de ruimte. De ISO 9705-tests in deze sectie bieden achtergrondinformatie en ondersteuning voor potentiële gebruikers. Het biedt de gebruiker technische informatie over de test van de ontstekingsbron, de warmtestroom van de brander in de ruimte, de warmtebalans van de ruimte in de brand, de soorten rook en giftige gassen die worden geproduceerd en de simulatieresultaten van deze tests.

De testmethode wordt ook gebruikt in de Chinese testmethode en de ontwikkelde norm is GB 20286 Bijlage B en Bijlage C.

In overeenstemming met:ISO 9705, NFPA 266, GB20286 Bijlage B en Bijlage C, enz.

Technische parameters:

1. 19-inch instrumentenrek, inclusief zuurstof-, kooldioxide- en koolmonoxideanalysatoren

2. De zuurstofanalysator is een zuurstofanalysator die de methode gebruikt om de verandering van paramagnetische druk te meten om de zuurstofconcentratie in het gas te detecteren. Responstijd (T90) 3,5 s, interne signaalverwerkingstijd < 1 s, druksensor (intern) 50~200 kPa, nulpuntsverloop < 0,5%/maand van het minimale meetbereik op het typeplaatje, 0,5%/maand van de gemeten waardeverloop < het huidige meetbereik, herhaalbaarheidsfout < 1% van het huidige meetbereik, 1% van het huidige meetbereik van de minimale detectielimiet, lineariteitsfout < 1% van het huidige meetbereik

3. De kooldioxide-analysator en koolmonoxide-analysator zijn van het niet-discrete infraroodtype en het principe is gebaseerd op het feit dat gasmoleculen een specifieke infraroodabsorptieband hebben en de enkelvoudige bundel afwisselende infraroodanalysemethode wordt toegepast. De minimale detectielimiet is 1% van het huidige meetbereik, de lineariteitsfoutmeting is ±1% van de volledige schaal van < wanneer het maximale bereik in het maximale bereik ligt, de herhaalbaarheid is < ±1% van het minimale bereik op het typeplaatje en de responstijd (T90-tijd) is ongeveer 1,2 l/min van de monstergasstroom < 30 seconden

4. Het bereik van de zuurstofanalysator is 0-25%, het bereik van de kooldioxideanalysator is 0-10% en het bereik van de koolmonoxideanalysator is 0-1%

5. De temperatuurregelaar wordt gebruikt om de koude val te regelen en het water wordt volledig verwijderd tijdens het gasraffinageproces van de test

6. De dubbele pomp voor gasbemonstering kan de tijdens de verbranding gegenereerde gasmonsters overbrengen naar de analysator op ongeveer 30 meter afstand

7. Gegevensverwervingssysteem (inclusief bedienings- en controleprocedures)

8. Het acquisitiebord maakt gebruik van 16-bits breed versterkingsbereik, analoge en digitale I/O-borden

9. Thermokoppel type: K-type, bereik: omgevingstemperatuur ~ 1500 graden Celsius.

10. Het data-acquisitiesysteem kan gegevens verzamelen door de installatie en activering van dataloggers of veldwijzers

11. Het data-acquisitiesysteem bestaat uit de volgende onderdelen:

Bit thermokoppel-ingangsmodule, 16-bits analoge ingangsmodule, digitale in-/uitgangsmodule, 12-bits analoge uitgangsmodule, 4- en 8-slots basisplaat, aansluitbasis, netwerkmodule, voeding 24 volt 5A DC universele voedingsingang, data-acquisitiecomputer, printer
