Testapparatuur voor maximale temperatuur voor warmte-isolatiematerialen voor de beoordeling van de maximale gebruikstemperatuur

DX8359A Test bij maximale temperatuurDe uitrustingvoor thermische isolatiematerialen

Voldoen aan de norm:in overeenstemming met GB/T17430-2015 "Evaluatiemethode voor de maximale bedrijfstemperatuur van thermische isolatiematerialen" relevante normen Niet gelijkwaardig:ASTM C411-82 "Testmethode voor de warmoppervlakkenprestaties van thermische isolatiematerialen bij hoogste temperaturen" ASTM C447-85 "Niet-equivalentie van gerelateerde normen voor thermische isolatiematerialen": ASTM C411-82 "Testmethode voor de warmoppervlakkenprestaties van warmte-isolatiematerialen bij hoogste temperatuur",ASTM C447-85 "Evaluatiemethode voor maximale gebruikstemperatuur van warmte-isolatiematerialen", en ISO 8142:1990 Aanhangsel A "Testmethode voor het bepalen van de maximale bedieningstemperatuur van geprefabriceerde buiskappen van mineraalwol".

Tde productkenmerken:Het gebruik van CNC-machine tools om te verwerken en te vormen, de boogvorm is mooi en royaal. Het heeft de kenmerken van schoonheid, anti-roest en anti-corrosie.Andere onderdelen zijn vervaardigd van 45* staal met verdikte oppervlakte/SUS304 roestvrij staal.

Toepassingsgebied:Het is geschikt voor de evaluatie van de maximale gebruikstemperatuur van warmte-isolatieproducten zoals losgevulde isolatiematerialen, felzen, dekens, blokken,met een gewicht van niet meer dan 50 kg.

The belangrijkste technische parameters:

1Verwarmingsplaat: van roestvrij staal SUS304, met een testoppervlakte van 900*450 mm, omgeven door een beschermlaag en een breedte van 80 mm. Op het onderoppervlak van de verwarmingsplaat,Er zijn niet minder dan vijf thermoparen om de oppervlaktetemperatuur te bepalen., waarvan vier op de diagonaal van het verwarmingsgebied van de verwarmingsplaat zijn bevestigd en 150 mm van elke hoek zijn verwijderd, en het vijfde thermocouple in het midden van de verwarmingsplaat.De gemeten temperatuur mag op geen enkel punt lager zijn dan de vereiste temperatuur en het verschil moet +5% of +15°C bedragen (wat het kortste is)..

2Verwarmingsbuis: gemaakt van SUS304 roestvrij staal, met een lengte van 2 M en een nominale diameter van respectievelijk 88 mm, 108 mm en 133 mm. Drie verwarmingsbuizen staan naast elkaar,waardoor de geïsoleerde buiskappen van de geprefabriceerde buis individueel kunnen worden getestHet eind van de verwarmingsbuis moet voorzien zijn van een beschermende sectie van ten minste 75 mm en een hulpverwarming om te voorkomen dat het eind van het monster te veel warmte verliest.Een thermocouple wordt elke 0 geïnstalleerd.3m om de oppervlaktetemperatuur van de verwarmingsbuis te bepalen.De gemeten temperatuur mag op geen enkel punt lager zijn dan de vereiste temperatuur en het verschil moet +5% of +15°C bedragen (wat het kortste is)..

3Temperatuurmeting: de diameter van de thermocouple draad is 5,0 mm

4Temperatuur: 0-500, 0-900, 0-1250 °C (optioneel); de temperatuur wordt gemeten met behulp van een PLC+-module.

5Beheersgedeelte: PLC-module wordt aangenomen en de microcomputer regelt de realtime weergave van de temperatuurcurve van het hete oppervlak en geeft het rapport.

6Verwarmingssnelheid: 5°C/min of 3°C/min kan worden ingesteld.

7. Temperatuurmeting: elke 2 minuten verzameld en met een curve weergegeven;

8. Reactietijd van het thermocouple: < 0,5 s

9Temperatuurfout: ± 0,5°C

10. Tijdfout: 1 s/h

11Computer: een reeks computers (die ten minste aan de volgende voorwaarden voldoen: computers van het merk van de eerste lijn; CPU: INTEL I5-III generatie of hoger; geheugen: 4G of hoger; HDD: 500G of hoger; met seriële poort:bedieningsinstrument; Display: LED-LCD-scherm van meer dan 20 inch, resolutie van meer dan 1600*900; Windows XP-systeem. ), een printer.

12- Uitgerust met een vlakke liniaal en een sensor: meet de warpage.

13. Uitgerust met twee monstertanks

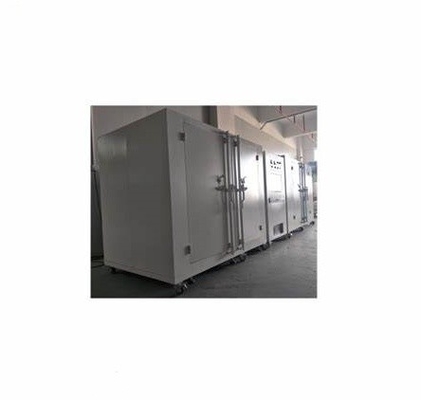

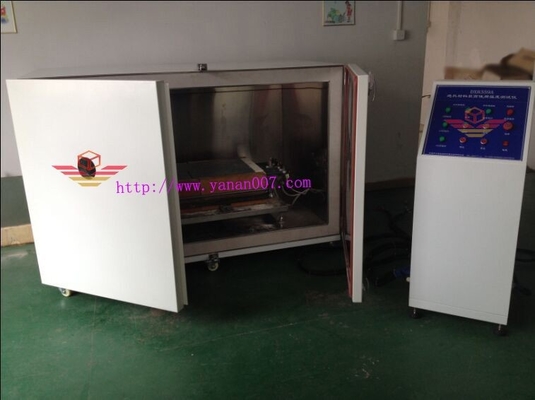

14De testoven heeft een afmeting van L2245 × W1500 × H1600 (mm).

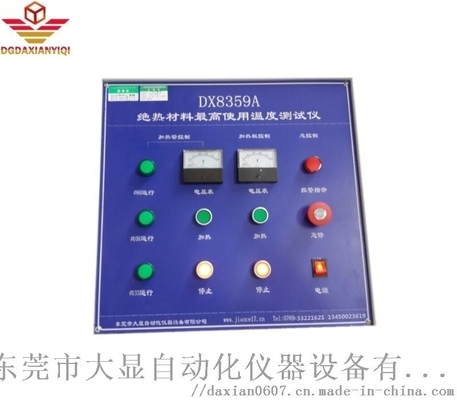

15. Beheersdoos grootte: L500×W500×H1200 (mm), de beheersdoos wordt door de computer bestuurd.
