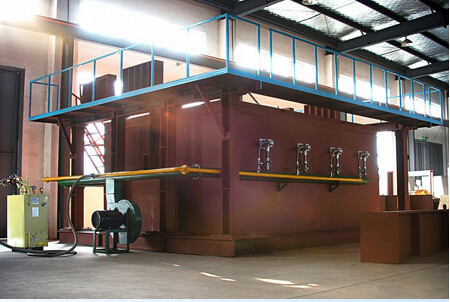

DX8364 Brandweerstandstest van bouwcomponenten Verticale oven en horizontale oven (EN13381-8)

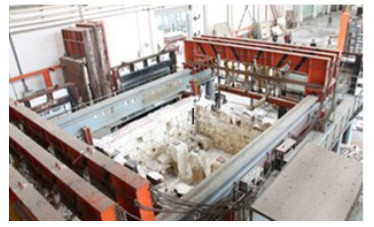

horizontale oven:
Testomvang:
- dragende wanden van gewapend beton met een eenzijdig brandgebied van 3000 × 3000 mm, dragende wanden van staalconstructies met een beschermende laag (brandvertragende coatings),dragende muren van keelplaten van licht staal, lijm dragende muren, enz., en temperatuurbepaling van geselecteerde punten met verschillende secties en verschillende breedten in de muur.
2. brandwerendheidstest van niet-dragende gereconstrueerde armaturen. intelligente testinrichting voor brandwerendheid van niet-dragende muur
De netto grootte van de oven is 4200×4800×1500 (mm) en het vuurgebied van het monster is 4200×4800 (mm)
Testomvang: kan de brandwerendheid van symmetrische en asymmetrische structurele monsters onder dezelfde werkomstandigheden tegelijkertijd detecteren, zoals: brandbestendige deuren en ramen,glas, brandbestendige sluitingsmaterialen, enz., en kan ook brandwerendheidstests uitvoeren op grote brandbestendige afschermingen en brandbestendige afschermingsonderdelen zoals supergrote firewalls,brandwerende glaswanden en brandwerende rolluiken, met een hoge efficiëntie, en kan verschillende of vergelijkbare monsters tegelijkertijd testen.
3. Intelligente testinrichting voor de brandwerendheid van dragende kolommen,
De netto grootte van de oven is 3000×3000×4700 (mm) en de vuurhoogte van het monster is 3000~4600mm (de totale hoogte van de kolom is 3600~5200mm).De maximale doorsnede van het monster is 800 mm × 800 mm of Φ800 mm..
De totale asbelasting bedraagt 15000 kN en de bovenste en onderste excentrische belastingen elk 1000 kN.
horizontale oven:
Testomvang:
- dragende wanden van gewapend beton met een eenzijdig brandgebied van 3000 × 3000 mm, dragende wanden van staalconstructies met een beschermende laag (brandvertragende coatings),dragende muren van keelplaten van licht staal, lijm dragende muren, enz., en temperatuurbepaling van geselecteerde punten met verschillende secties en verschillende breedten in de muur.
2. brandwerendheidstest van niet-dragende gereconstrueerde armaturen. intelligente testinrichting voor brandwerendheid van niet-dragende muur
De netto grootte van de oven is 4200×4800×1500 (mm) en het vuurgebied van het monster is 4200×4800 (mm)
Testomvang: kan de brandwerendheid van symmetrische en asymmetrische structurele monsters onder dezelfde werkomstandigheden tegelijkertijd detecteren, zoals: brandbestendige deuren en ramen,glas, brandbestendige sluitingsmaterialen, enz., en kan ook brandwerendheidstests uitvoeren op grote brandbestendige afschermingen en brandbestendige afschermingsonderdelen zoals supergrote firewalls,brandwerende glaswanden en brandwerende rolluiken, met een hoge efficiëntie, en kan verschillende of vergelijkbare monsters tegelijkertijd testen.
3. Intelligente testinrichting voor de brandwerendheid van dragende kolommen,
De netto grootte van de oven is 3000×3000×4700 (mm) en de vuurhoogte van het monster is 3000~4600mm (de totale hoogte van de kolom is 3600~5200mm).De maximale doorsnede van het monster is 800 mm × 800 mm of Φ800 mm..
De totale asbelasting bedraagt 15000 kN en de bovenste en onderste excentrische belastingen elk 1000 kN.
Toepassingsgebied:Het is geschikt voor dragende en niet-dragende onderdelen zoals muren, balken, zuilen, vloeren, plafonds en daken, en andere structuren, accessoires of structuren kunnen als referentie worden gebruikt.Deze testmachine is geschikt voor de test van alle onderdelen van GB/T9978..1~9 en ISO834-1~9 normen.
Toepassingsgebied:Het is geschikt voor dragende en niet-dragende onderdelen zoals muren, balken, zuilen, vloeren, plafonds en daken, en andere structuren, accessoires of structuren kunnen als referentie worden gebruikt.Deze testmachine is geschikt voor de test van alle onderdelen van GB/T9978..1~9 en ISO834-1~9 normen.
Hoofdparameters:
Laboratorium: 4,5M ((lengte) x 4,5M ((breedte) x 3,5M ((hoogte), het gebruik van hoge temperatuur isolatiematerialen binnen.
Laadapparaat: voor het verplaatsen van de bovenkran in het gebouw wordt een mechanische belasting toegepast; een homogene, centrale, pivotale of excentrische belasting kan worden gesimuleerd.
Steunframe: verbonden met een wigbeugel op het frame door vier rollen.
Thermoparen: waaronder oventhermoparen, achterzijdewarmteparen, mobiele thermoparen, interne thermoparen en thermoparen bij omgevingstemperatuur zijn verspreid over verschillende gebieden.
Sonde voor het meten van de ovendruk: T-vormige meetsonde, metingsnauwkeurigheid ± 2Pa
Proefpersoon met gemeten gaten: 6 mm diameter ± 0,1 mm diameter ± 0,2 mm diameter
Verbrandingssysteem: gasdistributiesysteem (in een radius van 10 meter), vlammenwerper (minimaal 20) en regelkleppen
Brandgasbron: propaan met een zuiverheid van meer dan 95%, vloeibaar gas (door de gebruiker verstrekt)
Gasstroom: 0~100L/min Meetnauwkeurigheid 2,5 graad
Luchtstroom: 0~50m3/min Meetnauwkeurigheid≤±0,5m3/min
Gastenkcapaciteit: ≥ 50 kg×6
Temperatuurregelsysteem van de oven: maximaal bemonsteringspunt 10 punten
ventilatiesysteem en regelademper, enz.
Metingsbereik van de stralingswarmte op het achteruitstralingsoppervlak van het monster: 0~10 W/cm2
De temperatuur- en drukregeling in de oven wordt gerealiseerd door de RS485 van de computer aan te sluiten op het besturingssysteem,en de gelijkstroomuitgangsspanning van de verbrandingstestsensoren zoals thermocouples en druksensoren wordt omgezet in digitale vorm, die vervolgens naar het computersysteem kunnen worden verzonden voor weergave en opslag.
