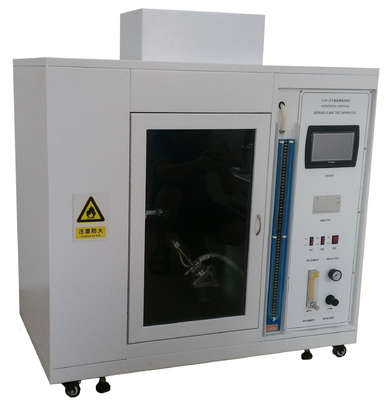

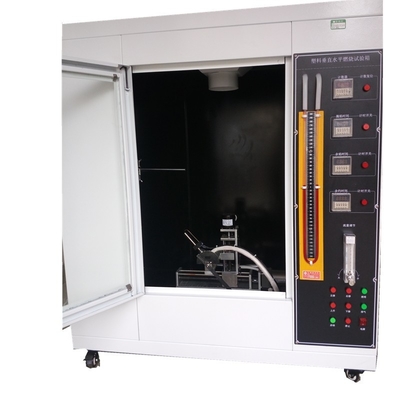

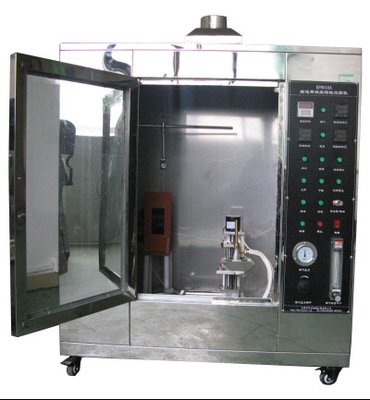

Verticale verbrandingstoetsapparatuur voor transportbanden die wordt gebruikt om de reactie van de transportband bij brand te beoordelen

DX8379ACVerticale verbrandingstests op transportbandenapparatuur

Overzicht:Deze apparatuur maakt gebruik van een kleinschalige vlammetestmethode (gasblaas/alcoholblaas) om de reactie van transportbanden in brand te beoordelen.en geschikt is voor de beoordeling van de verbrandingsprestaties van transportbanden met textielkern en transportbanden met staaldraadkernHet vermogen om de verbranding door verspreiding te weerstaan in het geval van vlamverbranding en het verticale verbrandingsgedrag van het monster worden beoordeeld door het meten van de navlam, het verbrandingsbereik, het vermogen van de vlam om te branden en het vermogen van de vlam om te branden.en het druppelen van verbrandingsdeeltjes.

Toepassingsgebied:Het testinstrument voor de ontvlambaarheid van transportbanden is geschikt voor de verbrandingsprestatie van transportbanden van stofkern en transportbanden van stalen draadtouwkern die worden gebruikt in de chemische industrie, de kolenindustrie,metallurgische en elektrische industrieënHet wordt gebruikt om de reactie van de vervoerband bij brand te evalueren.

Normen:Voldoen aan de normen van GB/T3685-2009, ISO340:2004 en GBT10707-2008

Testprincipe:

Het monster dat verticaal onder de gespecificeerde vlamomstandigheden wordt geplaatst, wordt met een kleine vlamontstekingsbron ontstoken.en de verbrandingsprestaties van het monster worden uitgebreid beoordeeld door de continu verbrandings- en ontstekingstijd van het houden van de open vlam na verwijdering te meten., en 60 seconden na verwijdering van de vlam de lucht op het monster blazen, het verbrandingsgedrag waarnemen en de continue ontstekingstijd meten.

Technische prestaties van de apparatuur:

De inwendige diameter van het mondstuk: 9,6 mm.

luchttoevoermodus: automatische luchttoevoer van de ventilator, luchttoevoertijd 60S;

Verscheurende lucht snelheid: 1,5 M/s;

Elektronisch anemometer: testbereik 0-8M/S

TES-thermometer: meetbereik 0~1300°C, nauwkeurigheid 0,1°C

Automatische propulsie en hefsystemen voor blaaslampen;

Blowtorchhoek: 45 graden van horizontaal

Vlamhoogte: 170 ± 10 mm

Spitfire-methode: automatische elektronische ontsteking

Brandtijd: 0 ~ 99,99 seconden kan willekeurig worden ingesteld en de nauwkeurigheid is ±0,01 seconden.

Vlam- en vlamloze tijdtimer: 0~99,99 seconden, nauwkeurigheid: ±0,01 seconden;

Brandstof: 5% (V/V) methanol en 95% (V/V) ethanolmengsel (op maat van de klant);

Volume van de testkamer: 0,5 m3

Afmeting van de doos: L1000 mm × W600 mm × H1150 mm

Gewicht: 40 kg

stroomvoorziening: AC220v; 50Hz; 50W;

Materiaal: geheel gemaakt van SUS 304 roestvrij staal

Opmerking: de hoek van de blaasbrandstof kan worden ingesteld en wanneer deze wordt gebruikt voor een horizontale verbrandingsproef, wordt de blaasbrandstof ingesteld op 45°; wanneer deze wordt gebruikt voor een verticale verbrandingsproef, wordt de blaasbrandstof ingesteld op 45°.de blaasbrander is ingesteld op 90°.

Brandkamer:

3.1 Doos: 0,5m3, verwerkt door CNC-machinewerktuigen, de boogvorm is mooi en genereus.

Roestvrij materiaal/bakverf, met de kenmerken van een mooi uiterlijk, roest- en corrosiewerend.

3.2 De bovenkant van de doos is uitgerust met een uitlaat- en rookafvoerinstallatie die de uitlaatgassen na afloop van de test naar buiten kan loslaten. Tijdens de test wordt het systeem gestopt.

3.3 De voorzijde van de doos is voorzien van een getemperd glas waarnemingsvenster dat tijdens de test kan worden verzegeld, wat handig is voor het observeren van de testsituatie.

Brandende blaasvuur:

4.1 Gas-Bunsenlamp, volledig in overeenstemming met de voorschriften van GB/T3685-2009, met een binnendiameter van 10 mm.

4.2 Buitenste diameter van de vlammenwerper: Ф11.5±0.1 mm, binnenste diameter van de vlammenwerper: Ф10±0.1 mm, het mondstuk is ver van de lucht

De inlaathoogte is 200±10 mm

4.3 Blowtorchhoek: 45 graden vanaf het niveau

4.4 Vlamhoogte: 180±20.

Bloosysteem:

5.1 Aanpassen van een windsnelheidsverstelbare blazer, windsnelheidsverstelbereik: 0,05~2 m/s

Temperatuurmetingsysteem (facultatief):

6.1 De thermische sensor is van elektrolytisch koper met een zeer hoge geleidbaarheid.

6.2 Thermocoupler van type K, met een buis van roestvrij staal met een diameter van 0,5 mm als mantel, intelligente PID-temperatuurcontrolemeter en type K

De thermocoupler is gelijk, maximaal 1350°C.

6.3 Testsysteem: verplaatsbaar, wordt tijdens de temperatuurmeting en de temperatuurmeting in de testkamer geplaatst.

6.4 Uitgerust met een elektronische stopwatch: nauwkeurigheid tot 0,1 s (standby tijdens temperatuurmeting en kalibratie)

Hoofdstukken:

6.1 Testbeugel: gemaakt van roestvrij staal, waarbij het vlak waar de beugel en de blaaslampen zich bevinden parallel is aan het vlak van het observatieruimte,die geschikt is voor observatie en bediening.

6.2 Wiegvormig frame: er worden wiegen toegevoegd, op wiegen worden blaaslampen geïnstalleerd en op motor aangedreven voertuigen worden wiegvormige frames geïnstalleerd

Het kan op een beweegbaar platform heen en weer worden verplaatst en het kan automatisch in het monster worden verplaatst zonder dat de blaasbrandmachine handmatig moet worden geduwd en getrokken.

6.3 uitgerust met een reeks regelaars die de buitenvlam en de binnenvlam van de vlam kunnen meten.

6.4 Er moet voor de test een 500 mm roestvrijstalen regel met een nauwkeurigheid van 1 mm worden aangebracht.
