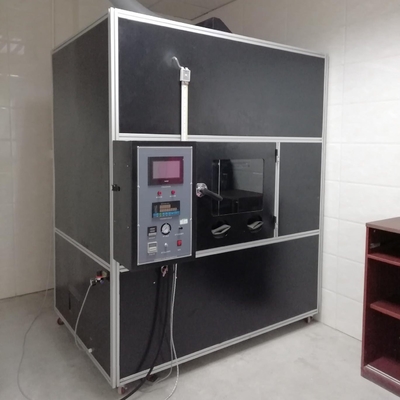

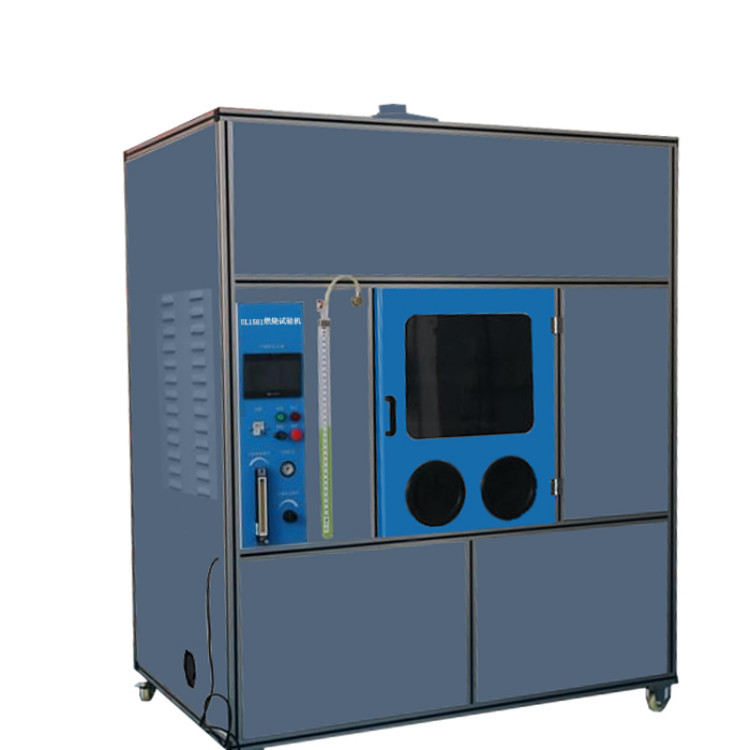

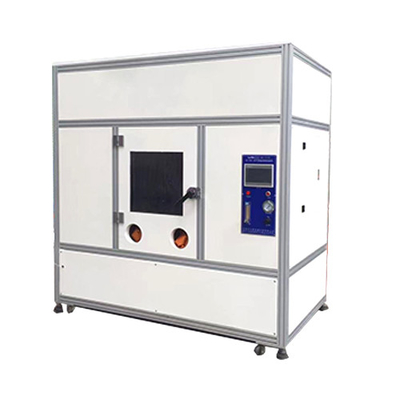

Verbrandingstestapparatuur Verticale en horizontale verbrandingstestkamer, grote verbrandingskast

DX8382 Grote verbrandingskastUL1581 Verbrandingstestapparatuur, verticale en horizontale verbrandingstestkamer

Het wordt vervaardigd in strikte overeenstemming met UL1581 sectie 1080.1~1080.14 standaard, en is goedgekeurd door Guangzhou Meihua UL bedrijf,en voldoet aan de verbrandingsstandaard van de VW-1 (V-verticaal-monster) vlamproefHet is van toepassing op de VW-1 van UL1581, UL13, UL444 en UL1655 en de FT-1 en FT-2 testnormen van CSA. Het is economisch en wordt op grote schaal gebruikt door een groot aantal draad- en kabelindustrie.

Testmethode:

Stel de vlamhoogte in, zet de bovenkant van de vlam onder het monster, brand gedurende 15 seconden, blus gedurende 15 seconden, herhaal 5 keer om de verbranding van het monster te controleren, brand,Verwijder tijd en aantal herhalingen, en kan automatisch worden bediend.

Parameters:

De volledige test werd uitgevoerd in een gesloten laboratorium met een volume van 4,32 kubieke meter.

1Verbrandingskamer:

1Effectieve ruimte: 2,4 m (lengte) * 1 m (breedte) * 1,8 m (hoogte)

2Afmetingen: 2,4 m (lengte) * 1 m (breedte) * 2,5 m (hoogte)

3Materiaal:

Buiten: vierkant staalframeconstructie, verdikte 1,5 mm staalplaat elektrostatisch bakken donkergroene verf;

Interieur: elektrostatisch gebakken zwarte lak.

4- Waarnemingsruimte:

twee links en rechts schuifvensters; het kijkvenster is gehard glas;

De omgeving is bekleed met SUS304 roestvrij staal;

Grootte: 730 mm (hoogte) * 420 mm (breedte).

5Operatievenster: in totaal 4

Inwendige ruimte: ф150 mm;

Periferie: 3,0 mm roestvrijstalen rand;

gesloten met leren handschoenen met een lengte van 600 mm;

Totale afmetingen van de randen: ф220 mm.

6. Afvoerstelsel:

twee spiraale uitlaatventilatoren;

De afdichtplaat is van 2,0 mm roestvrij staal.

beide zijden zijn voorzien van schuifgaten;

Een set afstandsbediening: a. twee sets staal touwtjes b. twee sets katrolen

7Luchtinlaat: 4 in totaal

Afmeting: ф160 mm;

De afdichtplaat is een 2,0 mm roestvrij staalplaat;

Er zijn glijgroefjes aan beide kanten.

8Onderste bevestigingsstand:

Grootte: 2,4 m (lengte) * 1 m (breedte) * 0,7 m (hoogte);

Met behulp van 60mm*60mm*4mm hoek ijzer, elektrostatisch bakken donkergroene verf;

Voetrollies: zes, waaronder 4 rollies met sloten.

9Verlichtingsapparatuur: gebruik maken van een anti-mist en rookbestendige ronde lamp

2. Beheersgedeelte

1Brandsignaal 1 stuks

2Verbrandingsinstelling: 0-99,99 seconden

3. 1 aanwijzer voor het stoppen van ontsteking

4. Stop ontsteking instelling: 0-99.99 seconden willekeurige instelling

5Verbrandingsaantal: 0-999999 keer willekeurig ingesteld

6Het heeft de functies van automatische verbranding, verbranding, stop ontsteking en tellen

7Het heeft een verticaal/horizontale omrekeningsfunctie

8Het heeft een automatische ontstekingsfunctie.

9Het heeft een handmatige/automatische omschakeling.

10De ontsteking is een hoge druk ontstekingsmethode

11. Het testdeel is met de besturing verbonden, met behulp van de luchtvaartstop, en het contact is zeer dicht

2. Beheersgedeelte

1Brandsignaal 1 stuks

2Verbrandingsinstelling: 0-99,99 seconden

3. 1 aanwijzer voor het stoppen van ontsteking

4. Stop ontsteking instelling: 0-99.99 seconden willekeurige instelling

5Verbrandingsaantal: 0-999999 keer willekeurig ingesteld

6Het heeft de functies van automatische verbranding, verbranding, stop ontsteking en tellen

7Het heeft een verticaal/horizontale omrekeningsfunctie

8Het heeft een automatische ontstekingsfunctie.

9Het heeft een handmatige/automatische omschakeling.

10De ontsteking is een hoge druk ontstekingsmethode

11. Het testdeel is met de besturing verbonden, met behulp van de luchtvaartstop, en het contact is zeer dicht

4Luchtbroncontrole:

1Gas: methaan wordt aanbevolen (door de gebruiker verstrekt)

2Stroommeter: 1 (American Dwyer VA20430 type)

3U-buisdrukmeter: 1 (Dwyer 1230-36 type)

4. 1 gaspomp

5Luchtpijp: luchtpijp met hoge druk
