Radiant warmteflux-testapparatuur voor vloerbedekkingsmaterialen, testen en beschrijven van de verbrandingskenmerken

DX8401 Testapparatuur voor stralingswarmte-stroom voor vloerbedekkingsmaterialen

Voldoen aan de norm:voldoen aan de voorschriften van GB/T11785-2005 en ISO9239-1 "Beslissing van de verbrandingsprestaties van pavingmaterialen - methode van stralingswarmtebron".

Toepassingsgebied:

Het is geschikt voor het testen van vloermaterialen die onder gespecificeerde omstandigheden horizontaal met kleine vlam ontsteking worden geplaatst en worden blootgesteld aan een hellend thermisch stralingsveld.Geschikt voor alle soorten vloermaterialen. zoals: textiel, tapijt, kurk, hout, rubberen platen en kunststof vloeren en vloerbespuitingsmaterialen.met inbegrip van het gebruikte substraat, en wijzigingen in het dragermateriaal, het onderlaagmateriaal of andere aspecten van het wegdekmateriaal kunnen van invloed zijn op de testresultaten,en wordt gebruikt voor het testen en beschrijven van de verbrandingskenmerken van het pavingmateriaal in paren thermische reactie op ontsteking onder laboratoriumcontrolemetingen.

Hoofdtechnische indicatoren:

De stralingsbox is 30 graden gekanteld en kan worden ingesteld

De inlaatwarmtevloei wordt gemeten door de inlaatwarmtevloei

De gasstroom in de rookvloeistof bedraagt (2,5 ± 0,2) m/s

De watertemperatuur was 15°C-25°C

De stralingsstroom van de 9 punten van het stralingspaneel moet voldoen aan de overeenkomstige specificaties (zie standaardvereisten).

De uitlaatventilator is oneindig verstelbaar.

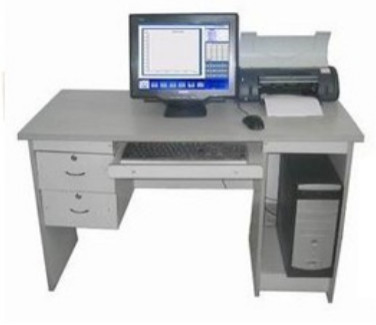

Kenmerken: computergestuurd; automatische tijdbepaling; afdruk van gegevensverwerkingsgegevens;

Taktgenauigheid: < 1 s/h;

Technische parameters:

meetbereik van de warmtefluxmeter: (0-15) Kw/m2;

De temperatuur van de verwarmingsstroommeter is: ± 0,2 kW/m2.

De temperatuur van de vloeistof is gelijk aan die van de vloeistof die in de vloeistof is opgenomen.

Hoogtemperatuurmetingsbereik voor thermische straling: 400-600 °C, nauwkeurigheid ±0,5 °C;

Temperatuurfout van het zwarte lichaam: ±5°C;

de snelheid van de rookgassen: (2,5±0,2) m/s;

De uitlaatcapaciteit van de rookgassen: (39-85) m3/min.

Porieuze vuurvaste stralingsplaat: 300 mm × 450 mm, bestand tegen hoge temperaturen van ongeveer 900 °C;

Thermocouple: K-type gewapende thermocouple van roestvrij staal met een diameter van 3,2 mm;

Verdeelvereisten voor de warmtevloei: bij 200 mm: (9,1±0,4) KW/m2;

Bij 400 mm: (5.0±0.4) kW/m2;

Bij 600 mm: (2.4±0.2) kW/m2;

Verbrandingsgas: propaangas (door de gebruiker verstrekt);

Verbrandingsgasstroom: (0,026±0,002) L/S;

Brandende blaasvuur: buitendiameter ¢10 mm, binnendiameter ¢6 mm, 35 ¢0,7 mm gaten op de blaasvuurbuis;

Vlamhoogte: 60~120 mm verstelbaar;

ontstekingssysteem: elektronische ontsteking met hoge spanning;

Krachtige uitlaat: deze machine is uitgerust met een krachtige uitlaatventilator. Wanneer de test is voltooid, start u de uitlaatventilator om de uitlaatgassen naar buiten te laten gaan.

Materiaal van de bedieningskist/verbrandingskist: met behulp van hoogwaardige (t=1,2 mm) 304 roestvrij staalplaat, CNC-machinewerktuigverwerking en -vorming, is de boogvorm mooi en royaal.

Blowtorch: gemaakt door ons bedrijf, 304 roestvrij staal materiaal, volledig in overeenstemming met de vereisten van GB/T11785 standaard.

Andere mechanische onderdelen zijn vervaardigd van 304 roestvrij staal of van A3-materiaal met een dikke galvanisering, corrosie- en roestvrijheid.

de spanning van de voedingsbron: AC220V±10%, 50 Hz;

Maximaal vermogen: 5 kW;

Verbrandingskastgrootte: L1420*W1200*H2300 ((mm)

De afmetingen van de bedieningskast: lengte × breedte × hoogte (2,2 × 1,2 × 2,4) m;

Gewicht van de apparatuur: 350 kg.

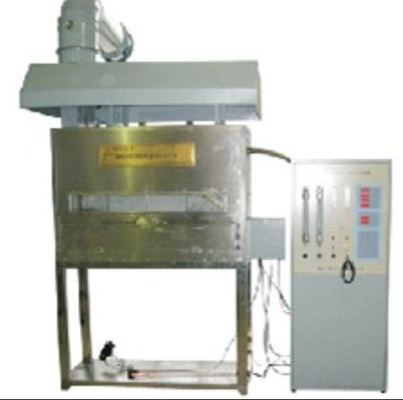

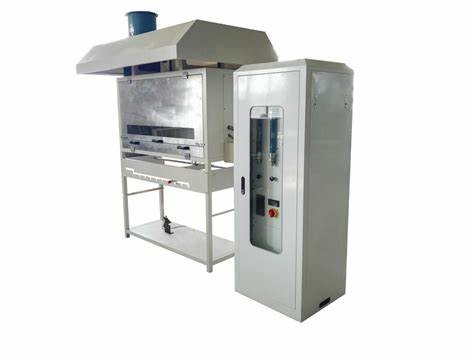

Samenstelling van de apparatuur: deze bestaat voornamelijk uit twee delen: de verbrandingsbox en de bedieningskist.
