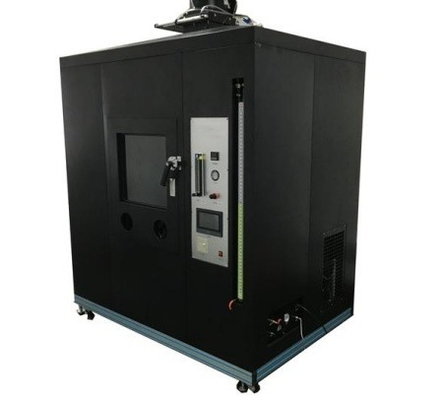

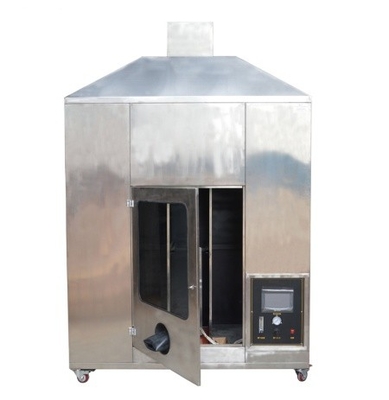

Testapparatuur voor het testen van het branden van draden en kabels Beoordeelt het vermogen van een enkele of gebundelde kabel om de verspreiding van vlammen te remmen

DX8297 DraadEn...Brandtest van kabelsDe uitrusting

Instrument Inleiding:

Het UL 1685-apparaat voor het testen van de vlammen van draden en kabels is een instrument dat wordt gebruikt om het vermogen van een enkele of gebundelde kabel om de verspreiding van vlammen onder bepaalde omstandigheden te remmen, te beoordelen.en voldoet aan de testvereisten van UL 1685, IEEE 383 en IEEE 1202.

De vlambestrijdende prestaties van de kabel worden beoordeeld door het monster te ontsteken met een verticaal geplaatste vlam van 20 kW (70.000 Btu/uur) met een theoretische waarde van 20 kW (70,000 Btu/uur) in een ruimte van een bepaald volume gedurende 20 minuten.

Technische parameters:

Normen:

IEEE 1202

Vlamverspreiding - draad- en kabelonderzoek

IEEE 383

Typetoetsnormen voor IE-draden, veldverbindingen en verbindingen voor kerncentrales

UL 1685

De brand verspreiding van de kabel en de productie van rook

Belangrijkste kenmerken:

Testruimte: 2438 (lengte) × 2438 (breedte) × 3353 (hoogte) mm, volume: 19,93 m3, binnenvloeroppervlakte: 5,94 m2;

thermocouples en tweerichtingsanemometers worden gebruikt om de temperatuur en de gas snelheid in de uitlaatpijp te meten;

De bi-directionele anemometer wordt gebruikt om de wervelsnelheid van het verbrandingsgas bij hoge temperatuur dat tijdens het verbrandingsproces in de uitlaatpijp ontstaat, nauwkeurig te meten;

De palletgrootte is 305 (lengte) × 76 (breedte) × 2438 (hoogte) mm, de breedte van de stalen ladder is 25±6 mm en de verticale breedte is 229 mm;

Blowtorch met propaanbrander met venturi-mixer volgens IEC60332-3;

een massa-stroomregelaar om ervoor te zorgen dat de luchttoevoer en de luchtdruk nog steeds een soepele luchtstroom kunnen behouden;

De gegevensopnameplaat wordt gebruikt om de temperatuur van de interne onderdelen en de vlamtemperatuur van de brander nauwkeurig te verzamelen en te meten;

Gas en lucht kunnen door magnetische kleppen worden bediend;

Systemen voor het meten van de rookdichtheid

Paramagnetische zuurstofwarmteafgifte test

Elektromagnetische kleppen en ontstekers kunnen handmatig worden bediend via knoppen op het bedieningspaneel en het instrument kan in noodgeval worden uitgeschakeld (inclusief computer)
