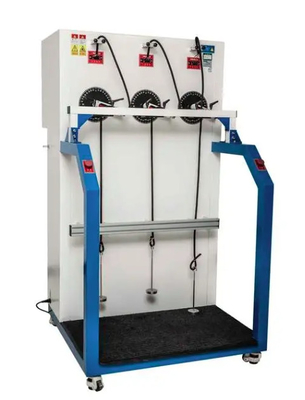

Draad en kabel twee driewiel buigproefmachine voor het meten van de mechanische sterkte van PVC geïsoleerde kabels

DX8393 Draad en kabel twee driewiel buigproefDe machine

1, Toepasselijke werkingssfeer:

Voornamelijk geschikt voor het meten van de mechanische sterkte van PVC-geïsoleerde kabels of rubbergeïsoleerde en extra flexibele draden met een nominale spanning van 450/750V of minder en met twee of meer kernen.De prestaties en de structuur moeten voldoen aan de nationale normen van GB/T 5013.2-2008, GB/T 5013.8-2008 en GB/T 5023.2-2008. Het instrument heeft de kenmerken van een nieuw uiterlijk, betrouwbare prestaties en structuur, gemakkelijke bediening, dubbel gebruik van één machine,en hoge nauwkeurigheid van de testgegevens. RS232, RS485 of Ethernet universele communicatie-interfaces reserveren voor de uitvoer en het ophalen van experimentele gegevens.2003

2, Belangrijkste technische parameters:

1) Twee rondes

• Stroomtoevoerspanning: AC 380 V driefasige vierdraad.
• Motorvermogen: 200 W.
• Voertuigvervoer: ≥ 1 m.
• De snelheid van de auto: 0,33 m/s (instelbaar).
• Voor het monster wordt de spanning 180V/450V (instelbaar) vastgesteld.
• Proeflengte: 5000 mm.
• Stroom van het monster: 0-35 A (instelbaar).
• Tellingstabel: 15000 heen-en terugreizen kunnen vooraf worden ingesteld.
• De diameter van de katrolen: φ 60 φ 80 φ 120 φ 160 φ 200 (elk met 2 vlakke groeven).
• Gewicht van de zware hamer: twee elk, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg en 4,0 kg.

2) Driewielers

• Stroomtoevoerspanning: AC 380 V driefasige vierdraad.
• Motorvermogen: 200 W.
• Voertuigvervoer: ≥ 1 m.
• De snelheid van de auto: 0,1 m/s (instelbaar).
• Voor het monster wordt de spanning 180V/450V (instelbaar) vastgesteld.
• Proeflengte: 5000 mm.
• Stroom van het monster: 0-35A (instelbaar).
• Gewicht van zware hamer: twee voor 21N, 28N en 42N.
• De diameter van de katrolen: φ 40 φ 45 φ Twee voor elk van de 50.

3- Test:

1) Testmonstertypen: twee kernen met één fase, twee kernen met drie fasen, drie kernen met drie fasen, drie kernen met vier fasen.

2) Testmethoden: geen belasting, enkelfasige (twee kern), driefasige (driefasige drie draden/driefasige vier draden), kabels met meer dan vijf kernen,en kabels met minder dan 18 kernen kunnen op elk moment worden geselecteerd.

3) Controle van het mislukken van de proefmonsters:

• Ampermeterindicatie: de fasen A, B en C worden losgekoppeld en automatisch uitgeschakeld.
• Stroomindicatie: A/B, A/C, B/C kortsluiting en alarm om automatisch uit te schakelen.
• Stroomindicatie: A, B, C en kortsluitingsalarm en automatische uitschakeling.
• Voor monsters met vijf of meer kernen wordt geen belastingstroom toegepast.Als er een schakelaar isHet systeem stopt automatisch.
