Apparatuur voor het testen van het weerstandsvermogen van elektrische en elektronische producten

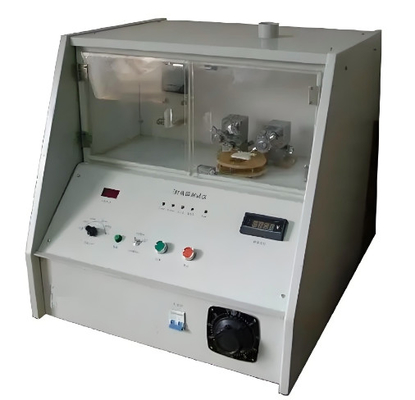

DX8086 HoogstroomboogontstekingstestDe uitrusting

Productoverzicht:Volgens IEC 60950-1:2001 "Veiligheid van informatietechnologische apparatuur" en UL746A, IEC60947.1De hoogstroomboogontstekingstester maakt gebruik van dubbele elektroden, onder een specifieke stroom (33A) en een vermogensfactor (COSφ0,5),volgens een bepaalde snelheid van het opstarten van de boog (254 mm/s) en herhalingsgraad (40 keer/min), wordt het oppervlak van het monster herhaaldelijk tot 200 keer geboogd en wordt de ontstekingsweerstand van het monster geëvalueerd.

Testbeschrijving:delen van isolatiematerialen of andere vaste brandbare materialen die binnen elektrische en elektronische apparatuur gemakkelijk vlammen kunnen verspreiden, kunnen ontbranden als gevolg van de nabijheid of het contact met de boog,die elektrische branden veroorzaken en de betrouwbare werking van apparatuur en persoonlijke veiligheid in gevaar brengen.

Toepassingsgebied:Het is voornamelijk geschikt voor de test van de boogweerstand van elektrische en elektronische producten, huishoudelijke apparaten en materialen daarvan,het simuleren van het lekkage dat op de isolator kan ontstaan tussen actieve delen van verschillende polariteiten of tussen actieve delen en geaarde metalen delen, zodat de boogweerstand van de isolator onder de opgegeven spanning kan worden gemeten en geëvalueerd.

Normen:IEC 60950-1:2001, BS EN 60950-1::2001, BS 7002:2001, GB 4943-2001 "Veiligheid van informatietechnologische apparatuur" en UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 en andere standaardvereisten.

Testbeschrijving:De hoogstroomboogontstekingstester is een dubbele elektrode van een bepaalde grootte en verschillende materialen (elektrode-koper en elektrode-roestvrij staal),onder een specifieke stroom (33A) en een vermogensfactor (COSφ0.5), wordt de boog volgens een bepaalde snelheid van het opstarten van de boog (254 mm/s) en een bepaalde herhalingssnelheid (40 keer/min) herhaaldelijk tot 200 keer op het oppervlak van het monster geactiveerd;en de ontstekingsweerstand van het monster tegen hoge stroom (HAI) wordt geëvalueerdHoe kleiner het niveau, hoe moeilijker het is voor het materiaal om te branden.

Technische parameters:

Werkspanning: 220V/50Hz, 1KVA

Stroom van de boog 33A±5%A (instelbaar)

Strijkkracht van de boog: 40 keer/min (instelbaar)

De snelheid van de elektrode is 254 mm/s ± 25 mm/s

de krachtfactor van de boog: COSφ0,5±0 (instelbaar);

Het aantal boogschoten is 0-9999, dat kan worden ingesteld

Elektrodemateriaal (elektrode) koper, diameter Ф3.5, puntbooghoek 30°

Bewegende elektrode - roestvrij staal, diameter Ф3.0, uiteindelijke kegelhoek 60°

De hoek van de elektrode is 45° ten opzichte van de horizontale hoek en de krommingstraal van de elektrode kop is 0,1 mm

Het dalingsinterval is 30 ± 5S, verstelbaar

Druppelhoogte 35±5 mm

Druppelvertraging 0,2 S ((tijd van opening van de solenoïde klep)

Grootte van de druppels: 45 tot 50 druppels/cm3

De testmethode is gebaseerd op de volgende methode:
