IEC 61215 Photovoltaïsche modules Wet Freezing Thermal Cycle Test Chamber IEC 61730-2004 IEC 61345

Testkamer voor thermische cyclusen bij natte bevriesing, simulatiekamer bij hoge en lage temperatuur

Overzicht:Test van de warmtecyclusverandering bij hoge en lage temperatuur en vochtigheid op producten, materialen en onderdelen om hun aanpassingsvermogen voor opslag en gebruik onder bepaalde temperatuur- en vochtigheidsomstandigheden te beoordelen.

Toepasselijke normen:IEC 61215, IEC 61730-2004, IEC 61345 normen.

Test met thermische cyclus:

Fotovoltaïsche modules met een windsnelheid van ten minste 2 m · De S-1 werd getest in een ruimte met temperaturen tussen -40°C±2°C en 85°C±2°C

Wet --- koud (vriezen) test:

De PV-modules worden in een omgevingskamer bij kamertemperatuur geplaatst om 10 cycli te voltooien.en de relatieve luchtvochtigheid moet bij elke temperatuur boven de kamertemperatuur ≤ H ± 5% R van de ingestelde waarde worden gehandhaafd.

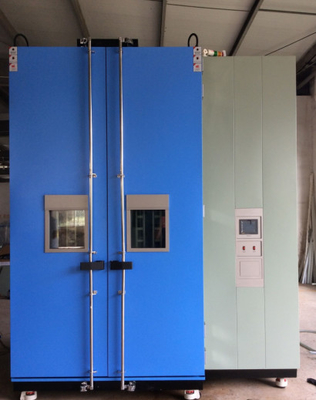

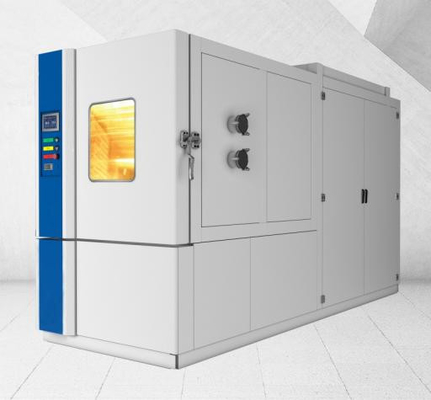

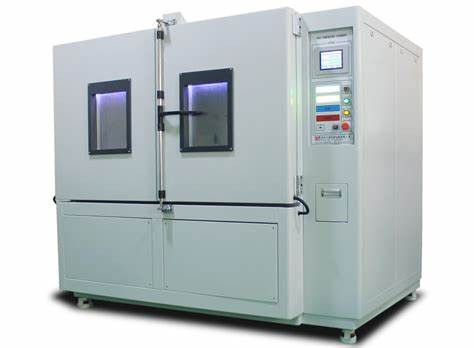

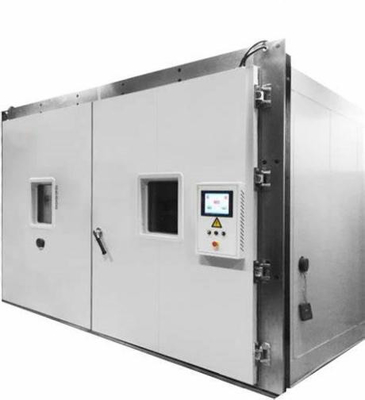

Naam:Thermische cyclus-/vochtvriestoetser (doos)

Toepasselijke normen: volgens de eisen van de normen IEC61215 en UL1073.

Doel: De fotovoltaïsche module moet worden geplaatst in een omgeving met herhaalde temperatuurveranderingen van -40°C tot 85°C.en bepalen van de prestaties van de modules in de omgeving van herhaalde temperatuurverandering.

Technische specificaties

1Temperatuurbereik: -40°C tot 85°C

2Temperatuurschommelingen: ≤ ± 1°C

3Temperatuurafwijking: ≤±1°C

4Temperatuuruniformiteit: ≤ ± 2°C

5Temperatuuropwaartse en dalende snelheid: voldoen aan de eisen van IEC 61215

6Vochtigheidsbereik: 30~98% RH,

7Relatieve vochtigheidsdeviatie: ± 3% FS; afwijking 85± 2% RH; 90± 2% RH

8Vochtigheidsfluctuatie: ± 2% RH

9Eenvormigheid van de luchtvochtigheid: ≤ 2% RH

10Bij de thermische cyclingtest mag de temperatuurverandering op het oppervlak van de module niet hoger zijn dan 100°C/h en mag de minimale houdtijd 10 minuten bedragen.Eén proef is 200 of 50 cycli

11. 12 testcomponenten kunnen worden geplaatst (kunnen worden gemaakt volgens de eisen van de klant)

12Innerlijke doos: ongeveer 1,5 × 2,5 × 1,5 m (L*W*H)

13Buitenste doos: ongeveer 2,5 × 3,0 × 2,5 m (L*W*H)

14- Inwendige doos materiaal: roestvrij staal eersteklas spiegelplaat

15. Buitenkistmateriaal: roestvrij staal mat

16- Besturingssysteem: automatische berekening

17Display paneel: touchscreen

18. Real-time curve display: het kan de programmainstelling tijd weergeven, de curve bemonstering snelheid recording cyclus aan te passen en de ingestelde waarde curve en de werkelijke operationele waarde curve weergeven

19. Real-time instellingen weergeven: weergeven van het uitvoeringsprogramma nummer, segment, resterende tijd en cyclustijden, vochtigheid waarde, vochtigheid waarde

20. Communicatie-interface: RS-485 communicatie-interface, met online software, kan worden verbonden met de computer, gegevensopslag, printen en downloaden

21. geumaniseerde werking interface automatische besturing: koelcompressor, automatische energie klep, temperatuur, vochtigheid elektrische verwarming, enz.

22. Onafhankelijke kapcontrole: de programmacontroller regelt onafhankelijk de verwarming/bevochtiging/ontvochtiging/koeling en andere functies om energie te besparen

23. Tekentaal: Chinees en Engels kunnen worden overgeschakeld

24. Power-off reset en power-off geheugen functie

25. Interne materiaal: SUS#304 hoogtemperatuurbestendige hoogdraaibare roestvrijstalen plaat

26Buitenmateriaal: roestvrij stalen plaat + bakverfbehandeling

27- Isolatiematerieel: PU-schuim met een hoge dichtheid en glazen isolatiewol

28. Koelmiddel: Het nieuwe HFC-koelmiddel moet milieuvriendelijk zijn

29. koelmiddelklep: automatisch schakelen en instellen van de koelmiddelklep

30Stroomvoorziening: 380V 60HZ.
