GB 1094.11-2007 Transformatoren van het droge type ontvlambaarheidstestapparatuur testmachine laboratoriumtest

GB 1094.11-2007 Transformatoren van het droge type ontvlambaarheidstestapparatuur testmachine laboratoriumtest

Standaard van de testmachine:

GB 1094.11-2007.

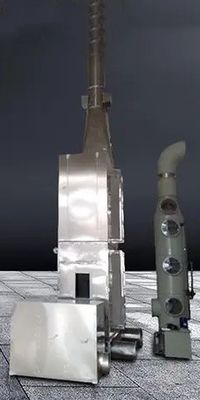

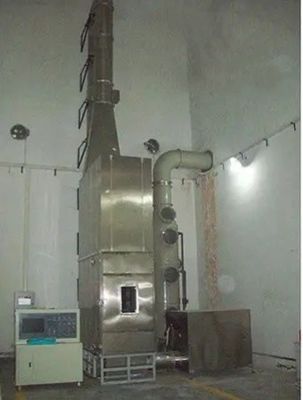

Verbrandingstoetsinrichting voor transformatoren van het droge type

1Doel:
Gebruikt voor het meten van de verbrandingsprestatie van droge transformatoren overeenkomstig GB 1094.11-2007 "Dry type transformators" voor droge transformatoren van klasse F1.

2Functionele vereisten:
De functie voldoet aan de eisen van de verbrandingsprestatietest voor transformatoren van droog type op niveau 28.3 F1 in GB 1094.11-2007 "Power Transformers Part 11: Dry Type Transformers"; vóór het experiment,kalibreer de verbrandingstestkamer, met inbegrip van de luchtstroom, de temperatuur in de meetruimte en de instelingshoeveelheid van de regelaar of het uitlaatsysteem;,de monitoring in realtime van verschillende parameters (onder meer temperatuur, doorlaatbaarheid, luchtstroom, enz.) gedurende het gehele proefproces,weging van de monstermassa vóór en na het experimentDe detectie van corrosieve en schadelijke gasemissies kan gassen en hun inhoud detecteren, zoals waterstofchloride (HCL), waterstofcyanide (HCN),waterstoffluoride (HF), waterstofbromide (HBr), zwaveldioxide (SO2), formaldehyde (HCHO), enz. De geselecteerde uitrustingsonderdelen voldoen aan de eisen voor de test van de verbrandingsprestaties.De backend testsoftware kan worden gemaakt in een display interface en kan functies zoals instellen van toestemming implementeren, communicatie, parameterinstelling, systeemkalibratie, gegevenscurve, rapportage-export, gegevensopslag, start-stop en systeemhulp.met inbegrip van gegevensverwerking, experimentele verslagen, en curve generatie en drukken.

3, Testregistratievereisten
Verplichte registratie gedurende het gehele proefproces
(1) De verbrandingstijd van alcohol en de elektrische verwarming;
(2) Elke temperatuurwaarde moet elke 1 minuut of minder vanaf het begin van het experiment worden geregistreerd (wanneer alcohol wordt ontstoken);
(3) De continue geregistreerde waarde (%) van het zichtbare licht dat binnen het meetgedeelte wordt doorgegeven,
(4) De luchtstroom (m3/s) binnen de meetsectie gemeten om de 1 minuut of minder; en het kan overeenkomstige gegevenscurven tekenen, die naar figuur 1 verwijzen (met inbegrip van de temperatuur-tijdcurve,doorstromingstijdcurve, luchtstroomtijdcurve, enz.);
(5) Het hele verbrandingsproces.

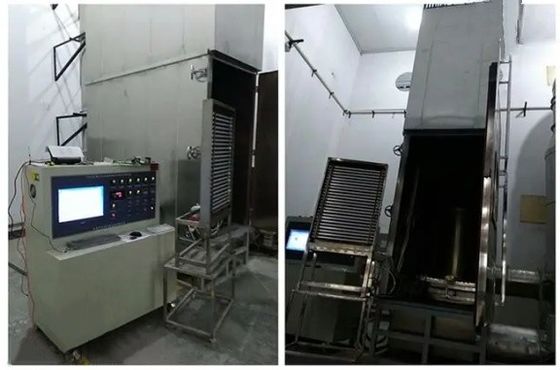

De backend testsoftware implementeert temperatuurverhoging berekening, en de berekeningsresultaten hebben beoordelingsfunctie.
1Installatievereisten: De apparatuur moet een bruikbare oppervlakte hebben van ten minste 3,5 m lengte, 3,5 m diepte en 9 m hoogte, met een passende onderhoudsruimte.

4. Technische parameters

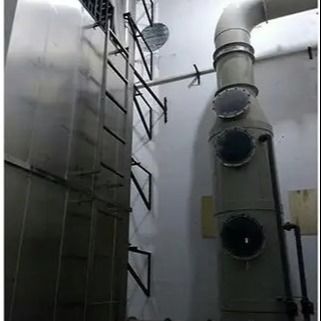

1) Detectie van corrosieve en schadelijke gasemissies: detectie van de samenstelling en het gehalte aan halogeniden en sulfiden;
2) Inlaattemperatuur: (20 ± 2) °C;
3) Inlaatstroom: 0,210 × (1 ± 15%) m3/s; (756 m3/h ;12600L/min)
4) Aan het begin van het experiment lagen de luchttemperatuur in de testkamer, bij de inlaat en bij het monster tussen 15 °C en 30 °C;
5) Stralingsbordvermogen: 24 kW;
6) Temperatuur van de stralingsplaat: (750 ± 5) °C;
7) Testtijd: (0-120) min (instelbaar);
8) Temperatuurmeting: realtime monitoring van temperatuurgegevens en temperatuurverhogingswaarden gedurende het gehele proefproces, met een thermocouple-nauwkeurigheid van ± 0,1 °C;
9) Transmissiekracht binnen het meetgedeelte: (0-100) %;
10) Precisiteit van de doorstraling binnen het meetgedeelte: 3%;
11) Gewichtsbereik van het testmonster: (0-2000) kg;
12) Gewichtingsnauwkeurigheid: ≤ ± 0,5%;

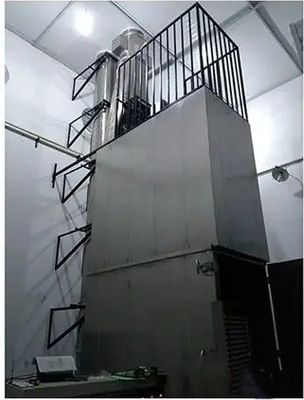

13) De testkamer is gemaakt van warmtebestendige stalen plaat met een dikte van 1,5 mm tot 2,0 mm en is uitgerust met een brandbestendige observatievenster.
