HV-polymere isolatoren spoor- en erosieproeven door middel van wielproeven en 5 000 uur testmachine IEC 62730-2024

Technische specificaties voor de 5000-uurs Multiple Stress Test Setup overeenkomstig IEC 62730:2024

IEC 62730:2024

In dit document worden de technische voorschriften van de 5000h-testbank voor meerdere spanningen volgens IEC 62730 gegeven:2024.

Testprocedure

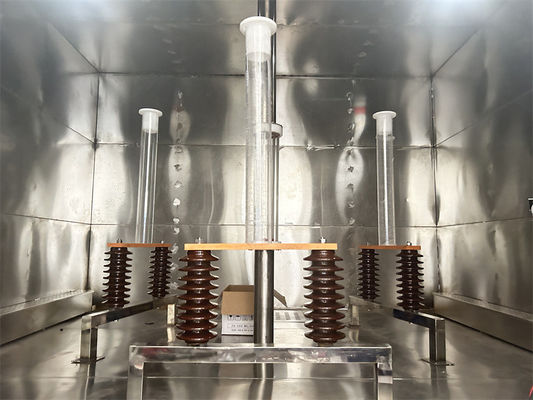

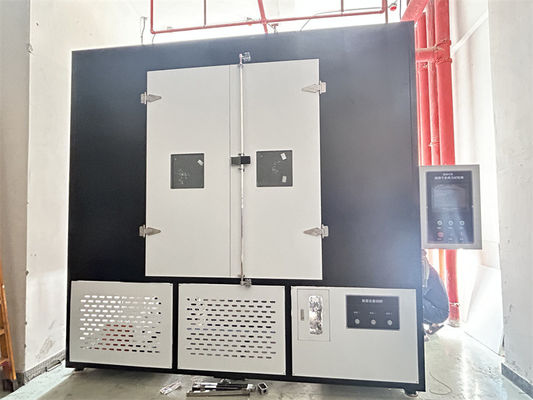

De test wordt uitgevoerd in een vochtdichte corrosiebestendige kamer met een volume van niet meer dan 20 m3.

Testomstandigheden

De cyclus van de spanningen die op de isolatoren worden aangebracht en gedurende 5 000 uur worden herhaald, wordt in figuur 3 weergegeven.
zodat de proefmonsters ook worden blootgesteld aan de effecten van temperatuurvariatie en condensatie.

Spanning

De testspanning in kilovolt wordt aangepast aan de werkelijke kruipafstand van
de testmonsters. Het wordt bepaald door de kruipafstand in millimeter te delen door 34,6
(gelijk aan een specifieke kruipafstand van 20 mm/kV, berekend als fase-op-fase-waarde).

Zonne-simulatie

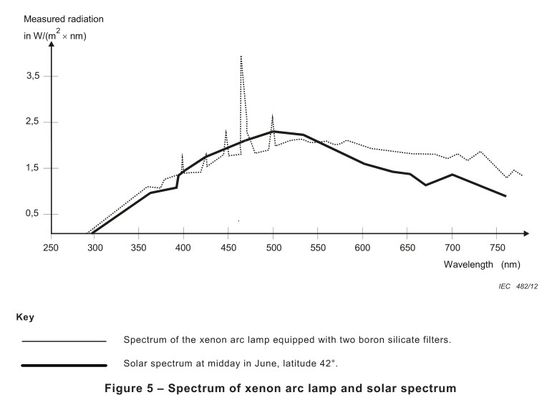

De gesimuleerde zonnestraling wordt geleverd door een xenonbooglamp met een nominale kracht van 6500 W en uitgerust met 2 borsilicaat
De afstand tussen de xenonlamp en de proefmonsters bedraagt ongeveer 480 mm.

Aan het begin van elke test wordt een nieuwe lamp en filters gebruikt. De filters en, indien nodig, de lamp worden vervangen.
tijdens de test volgens de aanbevelingen van de fabrikant van het licht.

Kunstmatige regen

De kunstmatige regen wordt geleverd door sproeiers die boven de proefmonsters en buiten hun omtrek zijn gemonteerd (zie figuur 4).
De gemiddelde neerslag moet in overeenstemming zijn met IEC 60060-1.
van de testmonsters afzonderlijk wordt gespoten.

Droge hitte

De kamer wordt verwarmd tot 50 °C ± 2 °C; de periode tot aan de temperatuurstijging bedraagt maximaal 15 minuten.

OPMERKING: het wordt aanbevolen de wanden van de kamer te verwarmen en te isoleren.

Vochtigheid

Nominale relatieve luchtvochtigheid: RH = 95 % ± 3 % bij 50 °C.

Verontreiniging

De verontreiniging wordt gesimuleerd door een zoutnevel (zoutgehalte: 7 kg/m3 ± 5%) die door sproeiers van de
Type IEC 60507.

De sproeiers worden dicht bij de bodem van de kamer gemonteerd en sproeien naar boven naar het dak van de kamer.
Zout water bereid uit NaCI opgelost in kraanwater
De mistintensiteit en -uniformiteit moeten in de blootstellingszone van het monster worden gehandhaafd.

Kalibratie van zoutnevel

De kalibratie moet vóór het begin van de test worden uitgevoerd.
Ten minste twee schone verzamelvaten met een verzameloppervlakte van 8 000 mm2 ± 2 000 mm2 en een maximale hoogte van elk 100 mm zijn:
De receptacles worden zodanig geplaatst dat:
zij zijn niet afgeschermd door de proefmonsters en laten niet uit de constructie-elementen van de kamer of een andere bron druppelen.

Zij moeten tussen 1,5 ml en 2,0 ml neerslag per uur verzamelen (gecorrigeerd op 8000 mm2 verzameloppervlakte) gemiddeld over een periode van een jaar.
minimale periode van 16 uur.

Hercoderingssysteem

1- Alle testparameters worden gedurende de testperiode van 5000 uur geregistreerd.
gedrukt.
2- De taal van het programma is het Engels
3- Programma wachtwoorden worden gegeven
4- Er zal een computerinfrastructuur zijn die ten minste 5 testgegevens zal opslaan.
5- De processor zal i9, 32GB RAM Windows besturingssysteem zal worden gebruikt

Algemene voorwaarden

1- Er zal training worden gegeven over het onderhoud en gebruik van het apparaat
2- Na voltooiing van de installatie zal het apparaat 1 maand (4 weken) zonder problemen functioneren voor acceptatie.
3- Elektrische schema's en schetsen van het waterleidingsysteem zullen worden verstrekt
4- Onderhoudshandleiding zal worden verstrekt
5- Gebruikershandleiding zal worden verstrekt
6- Deeltjes die in contact komen met zoutnevel en regen zijn roestvrij
7- Elektrische componenten zullen geschikt zijn voor 380V-infrastructuur
8- De garantievoorwaarden zullen worden gespecificeerd
9- Er is voor 10 jaar een reservedele aanwezig.
10- Een lijst van verbruiksartikelen zal worden verstrekt
