GB/T9978.1-2008 "Testmethode voor brandwerendheid van bouwcomponenten Deel 1: Algemene vereisten" Hoofdstuk en Hoofdstuk 6 vereisten, GB/T14907-2018 "Brandvertragende Coatings voor Staalconstructies" testnorm, GBJ17-2003 "Code voor Ontwerp van Staalconstructies" standaardvereisten, GA_T714-2007, GB/ T9779-1988 gecoate architectonische coatings.
Technische Parameter:
1.Apparatuursamenstelling: Horizontale oven voor brandwerendheidstest, verbrandingsregelgedeelte, gasgedeelte en drukdalsysteem, drukontlastings- en meetsysteem, rookafvoersysteem, monsteroptestand, gasstroomsysteem, temperatuurmeetsysteem (data-acquisitiesysteem voor oventemperatuur, data-acquisitiesysteem voor componententemperatuur), uitlaatklepsysteem en speciale testsoftware.Gebruikmakend van een 16-bits data-acquisitiemodule met hoge precisie, worden diverse gegevens zoals temperatuur, druk, debiet, enz. verzameld uit verschillende kanalen. Realtime reproductie van de ware informatie tijdens de verbranding wordt gegenereerd door microcomputeranalyse, -verwerking en -regeling, en de resultaten worden direct verkregen door microcomputeranalyse en -beoordeling. De gehele machine maakt gebruik van betrouwbare componenten om de betrouwbare, snelle werking en vooruitgang van het systeem te garanderen.

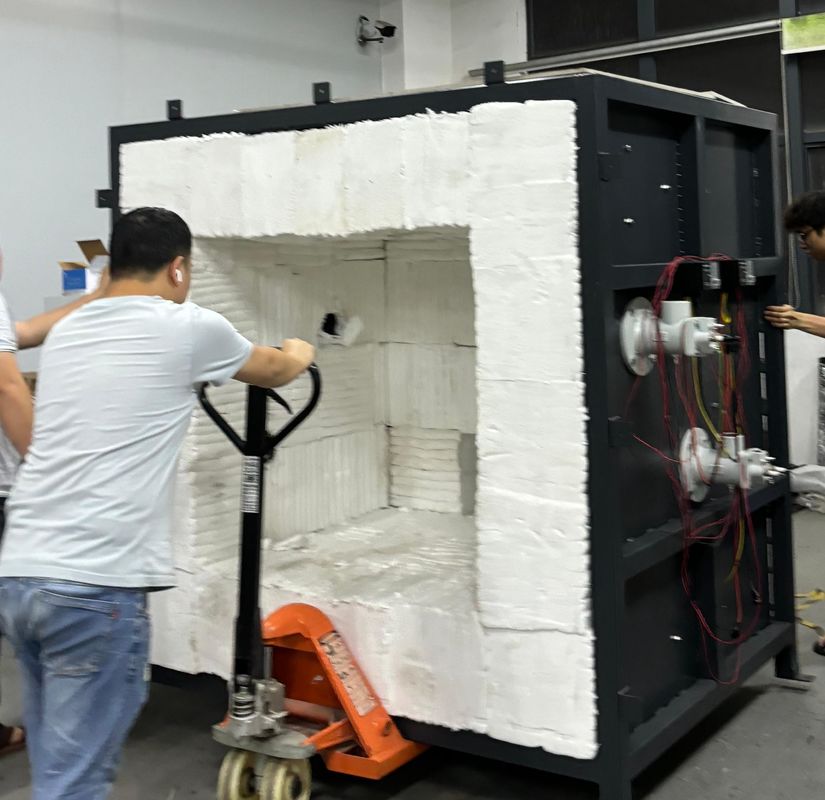

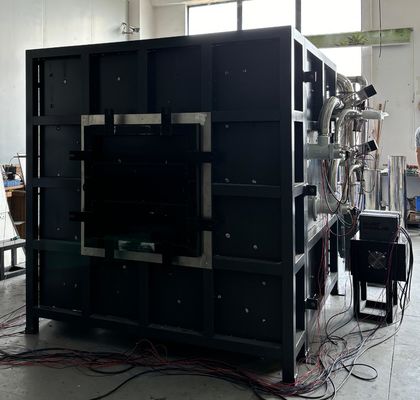

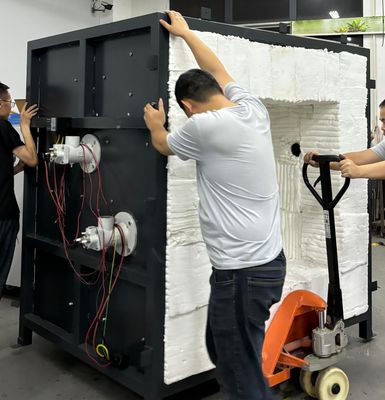

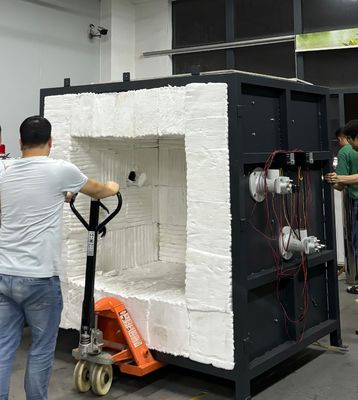

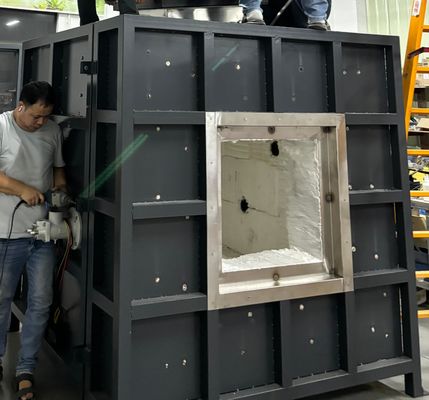

2.Ovenstructuur: heeft een vierlaagse structuur, met de binnenste laag op 1300 °C en de buitenste laag op kamertemperatuur. Van buiten naar binnen zijn ze: de eerste laag is een roestvrijstalen omhulsel, en de tweede laag is een stalen constructief frame; De derde laag is opgebouwd met vuurvaste stenen om de periferie te vormen; De vierde laag is keramisch katoen voor hoge temperaturen dat temperaturen tot 1700 °C kan weerstaan.
3.Brander:Er worden twee sets hogedrukbranders met een vermogen van 60-80 kW gebruikt, die lucht-brandstofverhoudingsregeling en gesloten-lusregeling hebben gevormd door temperatuurterugkoppeling in de oven. Het gasventiel en het luchtventiel kunnen automatisch worden aangepast om een geschikt verbrandingseffect te bereiken. Om de veiligheid te garanderen, zijn de branderselectie en componenten allemaal van bekende merken.
4.Temperatuurmeetsysteem:
Oventhermokoppel: De oven maakt gebruik van een draaddiameter van 2,0 mm die voldoet aan de vereisten van 5.5.1.1 in GB/T9978.1 en GB/T 16839.1 Vier K-type nikkelchroom nikkel silicium thermokoppels, met hittebestendige roestvrijstalen hulzen aan de buitenkant, hittebestendige materialen ertussen, en roestvrijstalen buishulzen gemaakt van stijf jadepijp omhulsel, met een lengte van niet minder dan 25 mm die uit de hete kant van de huls steekt, en een temperatuurbestendigheid van 1250 °C of hoger.
Achterste brandoppervlaktetemperatuurmeting:Er zijn 8 thermokoppels aan de achterkant van het monster, waarvan 4 koperen plaat thermokoppels (gelast met 0,5 mm draaddiameter thermokoppels aan de dikke zijde) op een ronde koperen plaat met een diameter van 12 mm en een diameter van 0,2 mm, voldoet aan de vereisten van het K-type nikkelchroom nikkel silicium thermokoppel gespecificeerd in de standaard GB/T 16839.1, Elke koperen plaat is voorzien van een isolatiepad van 30 * 30 * 2 (± 0,5) mm met een dichtheid van 900 kg/m³ ± 100 kg/m³. De thermische coëfficiënt is 0,117-0,143 W/(m.k), wat voldoet aan de vereisten van 5.5.1.2 in GB/T9978.1. Bovendien is de buitendiameter van de andere 4 posities 1 mm. Hoogwaardig K-type thermokoppel, dat kan worden ingebed aan de achterkant van het monster voor het testen van de isolatie-efficiëntie;
Mobiele testtemperatuur: voldoet aan de vereisten van GB/T9978.1-2008; Eén handheld infrarood meetinstrument wordt gebruikt om de oppervlaktetemperatuur van elk punt op het terugslagvlak te meten. Oventemperatuurverzameling: K-type gepantserd thermokoppel wordt geselecteerd. Hoge temperatuurbestendigheid boven 1250 °C; Het data-acquisitiesysteem voor oventemperaturen heeft functies voor realtime curve- en historische curveopslag, evenals alarmfuncties voor open circuit en kortsluiting van het thermokoppel. Omgevingstemperatuurmeting: De apparatuur is uitgerust met een roestvrijstalen gepantserd thermokoppel met een buitendiameter van 3 mm voor testen. Verifieer de omgevingstemperatuur en voldoe aan het K-type nikkelchroom nikkel silicium thermokoppel gespecificeerd in GB/T 16839.1.
5. Drukmeetsysteem: Ovendrukmeting: meetbereik 0-100Pa; We gebruiken een Franse geïmporteerde druksensor, wat een T-vormige meetsonde is met een meetnauwkeurigheid van ± 0,5 Pa. Uitgerust met overdrukbeschermingsfunctie, wanneer de oventemperatuur 100 Pa overschrijdt, wordt overdrukbescherming uitgevoerd, wordt de gastoevoer gestopt en wordt de test beëindigd; Voldoet aan de GB/T9978.1-2008 standaard; De druk in de oven wordt elke 1 minuut geregistreerd, en de nauwkeurigheid van de opnameapparatuur is 1 seconde. De data-acquisitiesnelheid is 3 keer per seconde. Oven drukregeling en data-acquisitie, zorgen voor realtime controle van de oventemperatuur in overeenstemming met de vereisten van diverse normen in Hoofdstuk 2 en het rookafvoersysteem regelcircuit.
T-vormige meetsonde: Gebruikt SUS310S hittebestendige roestvrijstalen buis, het gaat door de ovenwand van binnen de oven naar buiten de oven, en de druk binnen en buiten de oven wordt op hetzelfde niveau gehouden. Druksensor: Franse Kaimao hogeprecisie druksensor. Binnen 5 minuten na aanvang van het experiment is het 15 Pa ± 5 Pa, en na 10 minuten is het 17 Pa ± 3 Pa.
6. Drukverlichtingssysteem: 6.1 Er zijn rookafvoeropeningen aan de achterzijde van de ovenwand, aangesloten op de rookafvoerleiding, om de druk in de oven te regelen door de rook in de oven af te voeren. De luchttoevoer en -afvoer in de oven worden geregeld door een krachtige ventilator van 0,3 kW en een frequentieomvormer, en het luchtvolume wordt automatisch geregeld door een computerprogramma om te voldoen aan de vereisten van verbranding, druk en rookafvoer; 6.2 Drukverlichtingsleiding: Het gedeelte binnen de oven is gemaakt van hittebestendige SUS310S roestvrijstalen buizen met een diameter van 300 mm, die temperaturen tot 1300 °C kunnen weerstaan. Gebruik gelaste buizen met een wanddikte van 5 mm buiten de oven; 6.3 Drukverlichtingsvermogen: AC220, 0,3 kW hittebestendige hogedrukventilator; 6.4 Oven drukregeling en data-acquisitie, de oventemperatuur kan realtime controle garanderen door een regelkring te vormen met het rookafvoersysteem volgens de vereisten van de bovenstaande normen.
