GB/T9978.1-2008 "Brandwerendheidstestmethode voor bouwcomponenten Deel 1: Algemene vereisten" Hoofdstuk en Hoofdstuk 6 vereisten, GB/T14907-2018 "Brandvertragende coatings voor staalconstructies" teststandaard, GBJ17-2003 "Code voor het ontwerp van staalconstructies" standaardvereisten, GA_T714-2007, GB/ T9779-1988 gelamineerde architecturale coatings.
Technische parameter:
1.Apparatuursamenstelling: Brandwerendheidstest horizontale oven, verbrandingscontrole-sectie, gassectie en drukverlagingssysteem, drukontlastings- en meetsysteem, rookgasemissiesysteem, monsterteststandaard, gasstroomsysteem, temperatuurmeetsysteem (oventemperatuurgegevensverzamelsysteem, testcomponenttemperatuurverzamelsysteem), uitlaatklepsysteem en speciale testsoftware.Met behulp van een 16-bits data-acquisitiemodule met hoge precisie worden verschillende gegevens zoals temperatuur, druk, debiet, enz. verzameld van verschillende kanalen. Realtime reproductie van de ware informatie tijdens de verbranding wordt gegenereerd door microcomputeranalyse, -verwerking en -besturing, en de resultaten worden direct verkregen door microcomputeranalyse en -beoordeling. De hele machine maakt gebruik van hoogwaardige componenten om de hoge kwaliteit, snelle werking en progressiviteit van het systeem te garanderen.

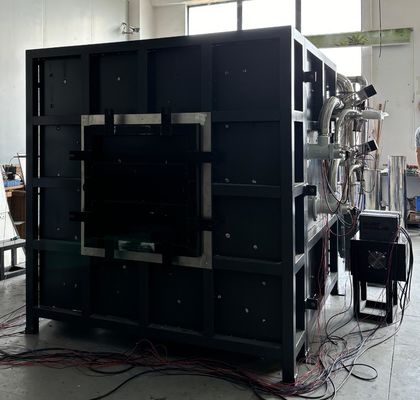

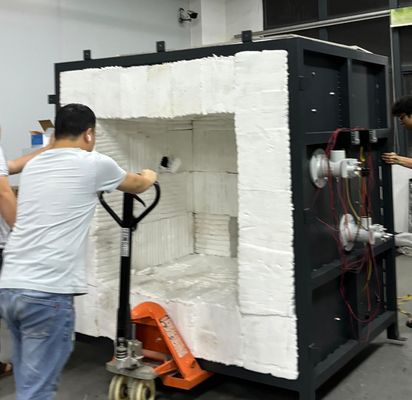

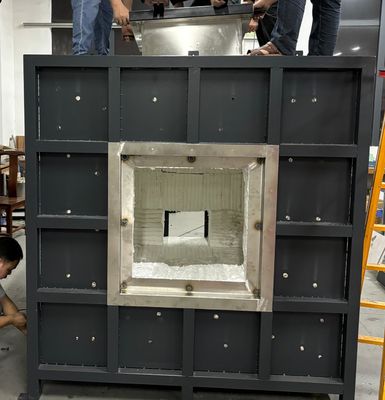

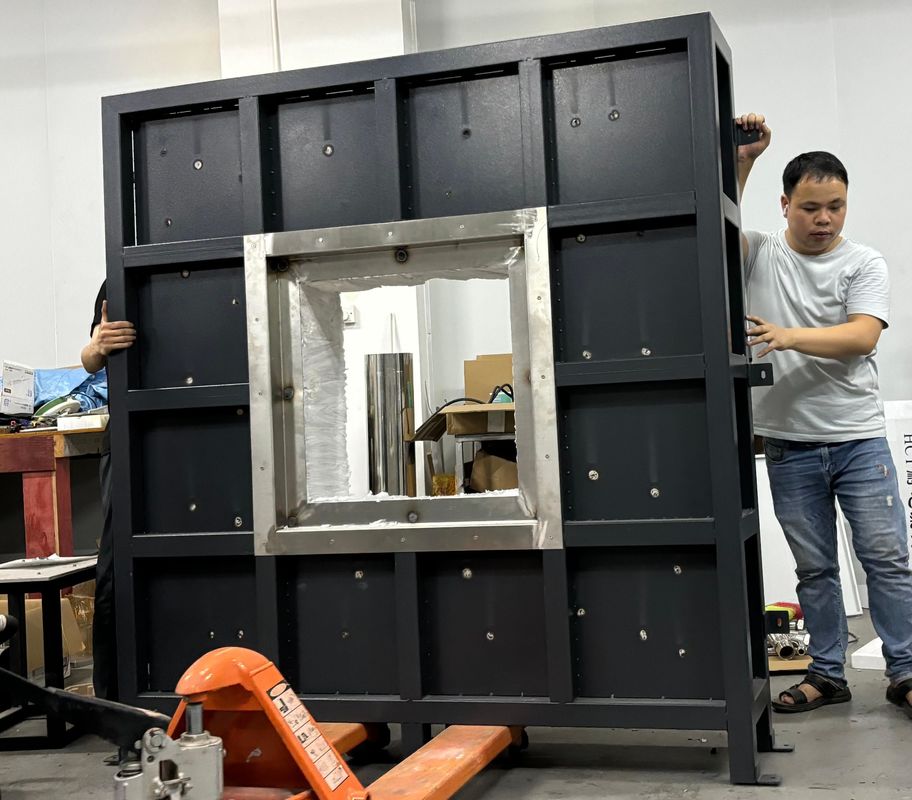

2.Ovenstructuur:neemt een vierlaagse structuur aan, met de binnenste laag op 1300 ℃ en de buitenste laag op kamertemperatuur. Van buiten naar binnen zijn dit: de eerste laag is een roestvrijstalen omhulsel en de tweede laag is een stalen frame; De derde laag is gebouwd met bakstenen voor hoge temperaturen om de omtrek te vormen; De vierde laag is keramische wol voor hoge temperaturen die bestand is tegen temperaturen tot 1700 ℃.

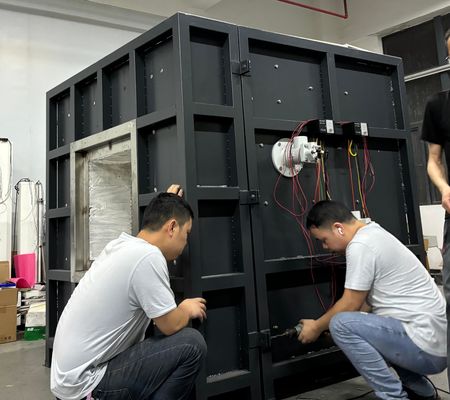

3. Brander:Er worden twee sets hogedrukbranders met een vermogen van 60-80 kW gebruikt, die lucht-brandstofverhoudingsregeling en gesloten-lusregeling hebben, gevormd door temperatuurfeedback in de oven. De gasklep en luchtklep kunnen automatisch worden aangepast om het beste verbrandingseffect te bereiken. Om de veiligheid te garanderen, zijn de branderselectie en componenten allemaal van bekende merken.
4. Temperatuurmeetsysteem:
Oventhermokoppel: De oven gebruikt een draaddiameter van 2,0 mm die voldoet aan de eisen van 5.5.1.1 in GB/T9978.1 en GB/T 16839.1 Vier K-type nikkelchroom-nikkelsiliciumthermokoppels, met hittebestendige roestvrijstalen hulzen op de buitenhoes, hittebestendige materialen gevuld in het midden en roestvrijstalen buishulzen gemaakt van stijf materiaal Jade buisschede, met een lengte van niet minder dan 25 mm die zich uitstrekt vanaf het hete uiteinde van de schede, en een temperatuurbestendigheid van 1250 ℃ of hoger.
Temperatuurmeting van de achterkant:Er zijn 8 thermokoppels op de achterkant van het monster, waarvan 4 koperplaatthermokoppels (gelast met thermokoppels met een draaddiameter van 0,5 mm aan de dikke kant) Op een ronde koperen plaat met een diameter van 12 mm en een diameter van 0,2 mm, voldoet aan de eisen van het K-type nikkelchroom-nikkelsiliciumthermokoppel gespecificeerd in de standaard GB/T 16839.1, Elke koperen plaat is uitgerust met een 30 * 30 * 2 (± 0,5) mm asbest isolatiepad met een dichtheid van 900 kg/m3 ± 100 kg/m3. De thermische coëfficiënt is 0,117-0,143 W/(m.k), wat voldoet aan de eisen van 5.5.1.2 in GB/T9978.1. Bovendien is de buitendiameter van de andere 4 posities 1 mm. Thermokoppel van hoge precisie van het K-type, dat kan worden begraven op de achterkant van het monster voor isolatie-efficiëntietests;
Mobiele testtemperatuur: voldoet aan de eisen van GB/T9978.1-2008; Er wordt één handheld infrarood meetinstrument gebruikt om de oppervlaktetemperatuur van elk punt op het achtervuuroppervlak te meten. Oventemperatuurverzameling: Er wordt een K-type gepantserd thermokoppel geselecteerd. Hoge temperatuurbestendigheid boven 1250 ℃; Het data-acquisitiesysteem voor de oventemperatuur heeft realtime curve- en historische curve-opslagfuncties, evenals thermokoppel open circuit- en kortsluitalarmfuncties. Omgevingstemperatuurmeting: De apparatuur is uitgerust met een roestvrijstalen gepantserd thermokoppel met een buitendiameter van 3 mm voor het testen. Controleer de omgevingstemperatuur en voldoe aan het K-type nikkelchroom-nikkelsiliciumthermokoppel gespecificeerd in GB/T 16839.1.
5. Drukmmeetsysteem: Ovendrukmeting: meetbereik 0-100Pa; We gebruiken een Franse geïmporteerde verschildrukmeter, die een T-vormige meetsonde is met een meetnauwkeurigheid van ± 0,5Pa. Uitgerust met overdrukbeschermingsfunctie, wanneer de ovendruk hoger is dan 100Pa, voer dan de programma-overdrukbescherming uit, stop de gastoevoer en beëindig de test; Voldoet aan de GB/T9978.1-2008-standaard; De druk in de ovenwordt elke 1 minuut geregistreerd en de nauwkeurigheid van de registratieapparatuur is 1 seconde. De gegevensverzamelsnelheid is 3 keer per seconde. Ovendrukregeling en gegevensverzameling, waardoor realtime controle van de ovendruk wordt gewaarborgd in overeenstemming met de vereisten van verschillende normen in Hoofdstuk 2 en het rookafvoersysteem-besturingscircuit.
T-vormige meetsonde: Met behulp van SUS310S hittebestendige roestvrijstalen buis, gaat deze door de ovenwand van binnen de oven naar buiten de oven, en de druk binnen en buiten de oven wordt op hetzelfde niveau gehouden. Drukzender: Franse Kaimao hogeprecisie druksensor. Binnen 5 minuten na de start van het experiment is het 15Pa ± 5Pa, en na 10 minuten is het 17Pa ± 3Pa.
6. Drukontlastingssysteem: 6.1 Er zijn rookafvoergaten geïnstalleerd aan de achterkant van de ovenwand, verbonden met de rookafvoerpijp, om de druk in de oven te regelen door de rook in de oven af te voeren. De luchttoevoer en -afvoer in de oven worden geregeld door een krachtige ventilator van 0,3 kW en een frequentieregelaar, en het luchtvolume wordt automatisch geregeld door een computerprogramma om te voldoen aan de vereisten van verbranding, druk en rookafvoer; 6.2 Drukontlastingspijpleiding: Het gedeelte in de oven is gemaakt van hittebestendige SUS310S roestvrijstalen buizen met een diameter van 300 mm, bestand tegen temperaturen tot 1300 ℃. Gebruik gelaste buizen met een wanddikte van 5 mm buiten de oven; 6.3 Drukontlastingsvermogen: AC220, 0,3 kW hittebestendige hogedrukventilator; 6.4 Ovendrukregeling en gegevensverzameling, de ovendruk kan realtime controle garanderen door een regellus te vormen met het rookafvoersysteem in overeenstemming met de vereisten van de bovenstaande normen.
