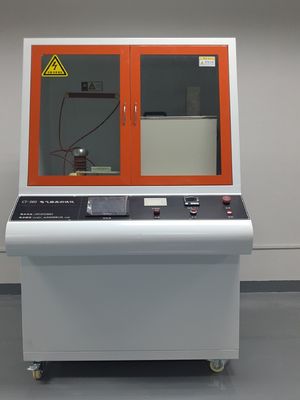

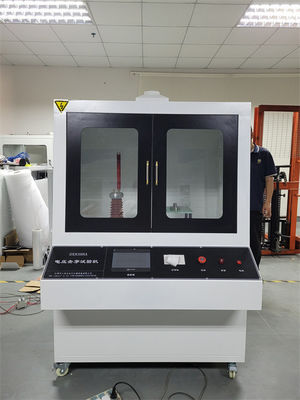

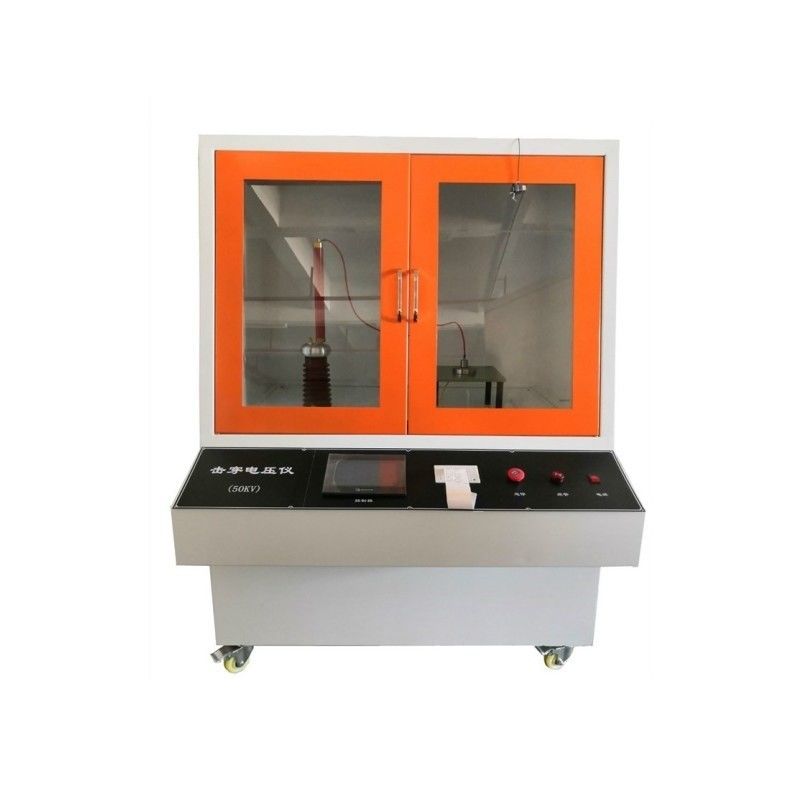

Machine voor het testen van de elektrische sterkte van solide isolatiemateriaal IEC60243-1 Lab Tester

Machine voor het testen van de elektrische sterkte van solide isolatiemateriaal IEC60243-1 Lab Teter

Naleving van normen:

Voldoet aan de eisen van GB1408.1, IEC60243-1 "Testmethoden voor de elektrische sterkte van vaste isolatiematerialen - Tests bij de frequentie van de kracht", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage and Withstand Voltage of Vulcanized Rubber" GB/T3333 GB12656 and ASTM D149 test standards.

Toepassingsgebied:

voornamelijk van toepassing op vaste isolatiematerialen zoals kunststoffen, films, harsen, mica, keramiek, siliconen, glas, isolatieverven, enz.;voor het meten van de breuksterkte en de weerstandstijd bij de frequentie van het vermogen (48-62 Hz) of bij de overeenkomstige gelijkstroomspanning in lucht- of vloeibare media. Geschikt voor continue en uniforme spanningsverhoging of stap-voor-stap spanningsverhoging, voert AC/DC-spanning aan op het monster tot de breuk, meet de breukspanningswaardeen berekenen de afbraaksterkte van het monster; Met behulp van een snelle spanningsverhoging verhoogt men de spanning tot de opgegeven waarde en houdt deze gedurende een bepaalde periode aan totdat het monster niet afbreekt.Stel de gespecificeerde waarde op dit moment in als de weerstandspanningswaarde van het monster.

Gebruik:

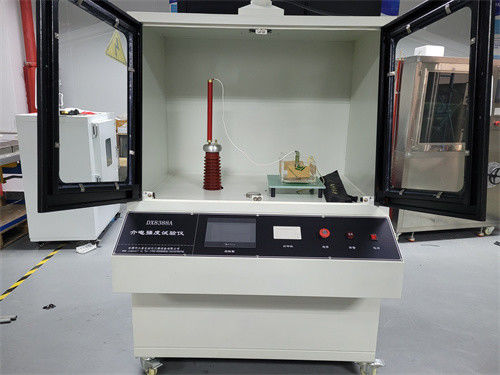

Verwijder de ontladingsstaaf, recht de telescopische staaf, zet het andere uiteinde van de aardingsclip in het metalen sondegat van de ontladingsstaaf,en vervolgens de aardingsclip vastklemmen aan de aardingsterminal A of B van het instrument. Houd de geïsoleerde handgreep zo ver mogelijk van de instrumentenbehuising, sta op, buig licht naar voren, open de glazen deur van de testkist,en gebruik de metalen sonde om de uitgangsspanning gelijkstellen bal van de hoogspanningstransformer aan te raken, de elektrode op het monster en het hoogspannings-einde van de condensator één voor één (indien nodig na voltooiing van de ontlading,gebruik maken van een multimeter in wisselspanningsmodus (AC20V) om te testen of de spanning tussen de elektrode en het menselijk lichaam kleiner is dan 36V, wat aangeeft dat de restspanning volledig is ontladen.)
Let op: Voordat na elk experiment het monster wordt genomen, moet het vooraf volledig worden afgevoerd.de contacttijd bij elk ontladingspunt moet meer dan 2 seconden bedragen.

Veiligheidsinstructies:
1De apparatuur moet voorzien zijn van een afzonderlijke beschermende aardingsdraad.De grondbescherming wordt hoofdzakelijk gebruikt om de sterke elektromagnetische interferentie te verminderen die wordt veroorzaakt door de afbraak van het monster op het omringende gebied.Het kan ook voorkomen dat de computer de controle verliest.
2Het circuit van de experimentele apparatuur is uitgerust met meerdere beschermingsmaatregelen, met name overstromingsbescherming, spanningsverliesbescherming, lekbescherming,kortsluitingsbescherming, DC-testontladingsalarm, enz.
3. Aardingsvereisten: Er is een afzonderlijke aarding vereist en de aarding moet voldoen aan de nationale normen. De metalen staaf moet ten minste 1,5 meter diep onder de grond worden begraven.
4Het circuit van de experimentele apparatuur is uitgerust met meerdere beschermingsmaatregelen, met name overstromingsbescherming, spanningsverliesbescherming, lekbescherming,kortsluitingsbescherming, DC-testontladingsalarm, enz.

Welkom. om onze fabriek te bezoeken voor sightseeing!

Onze dienst

*Advies ondersteuning.

* Ondersteuning van proefproeven.

*Fabriekbezoek

*Opleidingssteun

*Installatieondersteuning

* 24 uur per dag en 7 dagen per dag

Eenmalige logistiek:
De apparatuur is geplaatst in de houten doos, bedekt met bubbelfilm, met een goede schokdemper, schokbestendigheid, hittebescherming, en heeft de voordelen van niet-toxisch, geurloos,vochtcorrosiebestendigheid, transparantie.Een one-stop service om u gerust te stellen.
