ISO834-1 standaard bouwcomponent verticale en horizontale oven voor vuurtests EN13381

DX8364 Bouwcomponenten Brandwerendheidstest Verticale Oven en Horizontale Oven (EN13381-8)

Horizontale oven:

Toepassingsgebied: Het is geschikt voor dragende en niet-dragende componenten zoals muren, balken, kolommen, vloeren, plafonds en daken, en andere structuren, accessoires of structuren kunnen als referentie worden gebruikt. Deze testmachine is geschikt voor de test van alle componenten van GB/T9978.1~9 en ISO834-1~9 normen.

Voldoen aan normen:

 ISO834-1:1999 "Brandwerendheidstest Bouwcomponenten Deel I: Algemene Eisen"

Belangrijkste parameters:

Laboratorium: 4.5M (lengte) x 4.5M (breedte) x 3.5M (hoogte), het interieur maakt gebruik van hoogtemperatuur isolatiematerialen.

Laadapparaat: Mechanisch laden wordt gebruikt om de bovenloopkraan in het gebouw te verplaatsen. Homogene, centrale, draaiende of excentrische belasting kan worden gesimuleerd.

Ondersteuningsframe: verbonden met een wigbeugel op het frame door vier rollen.

Thermocouples: inclusief oven-thermocouples, achterste warmtekoppels, mobiele thermocouples, interne thermocouples en omgevingstemperatuur thermocouples zijn verdeeld over verschillende gebieden.

Ovendruk meetsonde: T-vormige meetsonde, meetnauwkeurigheid ± 2Pa

Specimen spleet meetsonde: 6 mm diameter ± 0,1 mm diameter ± 0,2 mm diameter

Verbrandingssysteem: gasdistributiesysteem (binnen 10 meter), vlammenwerper (niet minder dan 20) en regelkleppen

Verbrandingsgassoort: propaan met een zuiverheid van meer dan 95%, vloeibaar gas (door de gebruiker te leveren)

Gasstroom: 0~100L/min Meetnauwkeurigheid 2.5 graad

Luchtstroom: 0~50m3/min Meetnauwkeurigheid ≤±0.5m3/min

Gastank capaciteit: ≥50kg×6

Oven temperatuurregelsysteem: het maximale bemonsteringspunt is 10 punten

ventilatiesysteem en regelklep, etc.

Meetbereik van stralingswarmte op het achterste vlamoppervlak van het specimen: 0~10W/cm2

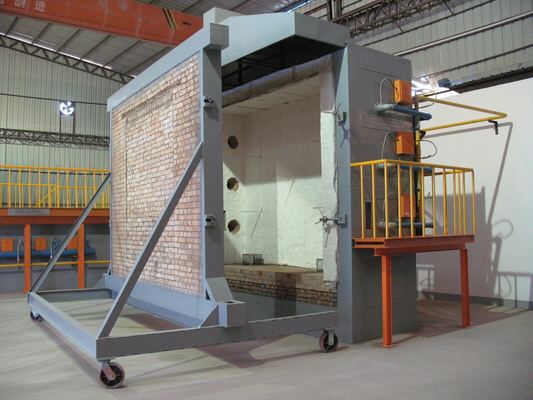

Verticale Oven:

Toepassingsgebied:

Het is geschikt voor horizontale bouwcomponenten zoals muren, balken, kolommen, vloerplaten en plafonds om hun brandwerendheidskenmerken onder standaard brandomstandigheden te bepalen.

Voldoen aan de normen:

ISO834-11999, ISO834-5:200, ISO834-6: :200 en andere testvereisten.

Prestatiekenmerken:

gebruik van een multi-bit acquisitiekaart met hoge precisie, verzameling van gegevens over temperatuur, druk, stroming en andere aspecten, via microcomputeranalyse, verwerking en controle om real-time reproductie van de echte informatie van de verbranding te produceren, en via microcomputeranalyse om de verbrandingskenmerken ervan te bepalen, de hele machine maakt gebruik van betrouwbare apparaten, om ervoor te zorgen dat het systeem betrouwbaar is, snelle werking, met geavanceerde.

Technische Parameters:

1. Instrument samenstelling: vuurvaste testoven, gasstroommeetsysteem, temperatuurmeetsysteem en drukmeet- en controlesysteem.

2. Vuurvaste testoven: Het is een verticale testoven met een inwendige afmeting van 4,5 m (lengte), × 3,5 m (diepte) × 1,25 m (hoogte).

3. Ovenstructuur: een stalen frameconstructie wordt gebruikt, de ovenwand is gebouwd met vuurvaste stenen in het midden van het stalen frame, en de binnenkant van de ovenwand is gemaakt van hittebestendig isolatiemateriaal, met een dichtheid groter dan 1000 kg/m3. De buitenkant is omhuld met staalplaat, de dikte van het ovenbekledingsmateriaal is 65 mm, en de temperatuurtesttemperatuur in de oven is tot 1250 °C.

4. Temperatuurmeetsysteem:

1. Thermokoppel in de oven: De oven maakt gebruik van een K-type nikkel-chroom-nikkel-chroom thermokoppel met een draaddiameter van 2,0 mm in overeenstemming met GB/T 16839.1, de buitenmantel is een hittebestendige roestvrijstalen buis, en het midden is gevuld met hittebestendige materialen, en de lengte van het hete uiteinde dat uit de mantel steekt is niet minder dan 25 mm, in totaal 5 stuks, en de temperatuurnauwkeurigheid is <± 15 °C.

2. Temperatuurmeting van het achterste vlamoppervlak: gebruikmakend van een thermokoppel met een diameter van 0,5 MM, gelast op een dikte van 0,2 MM en een diameter van 12 MM

Op de ronde koperen plaat, het grote nikkel-chroom-nikkel-silicium thermokoppel in overeenstemming met GB/T16839.1 moet worden bedekt met een isolerende pakking van 30 MM lang, breed en 2,0 MM dik. Totaal 20

3. Gemiddelde temperatuurmeting: 8 thermocouples, geschikt voor GB/T7633-2008 en GB/T17428-2009

4. Maximale temperatuurmeting: Het thermokoppel is de meting van 20 dubbele deuren met fascia die de maximale debreedte van 1200 mm kunnen bedekken.
