Bouwonderdeel Brandwerendheid Horizontale Oven EN1363-1 Standaard

DX8364 Brandcomponenten brandwerendheidstest Verticale oven en Horizontale oven (EN13381-8)

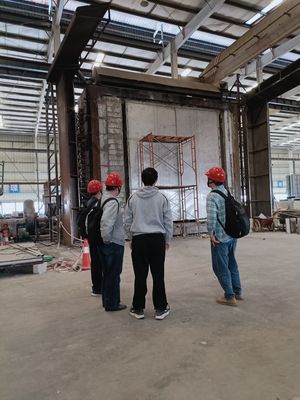

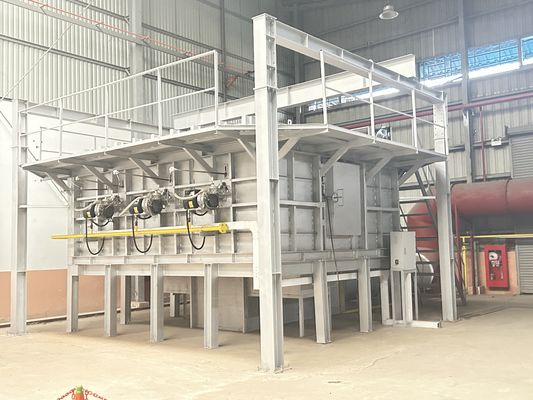

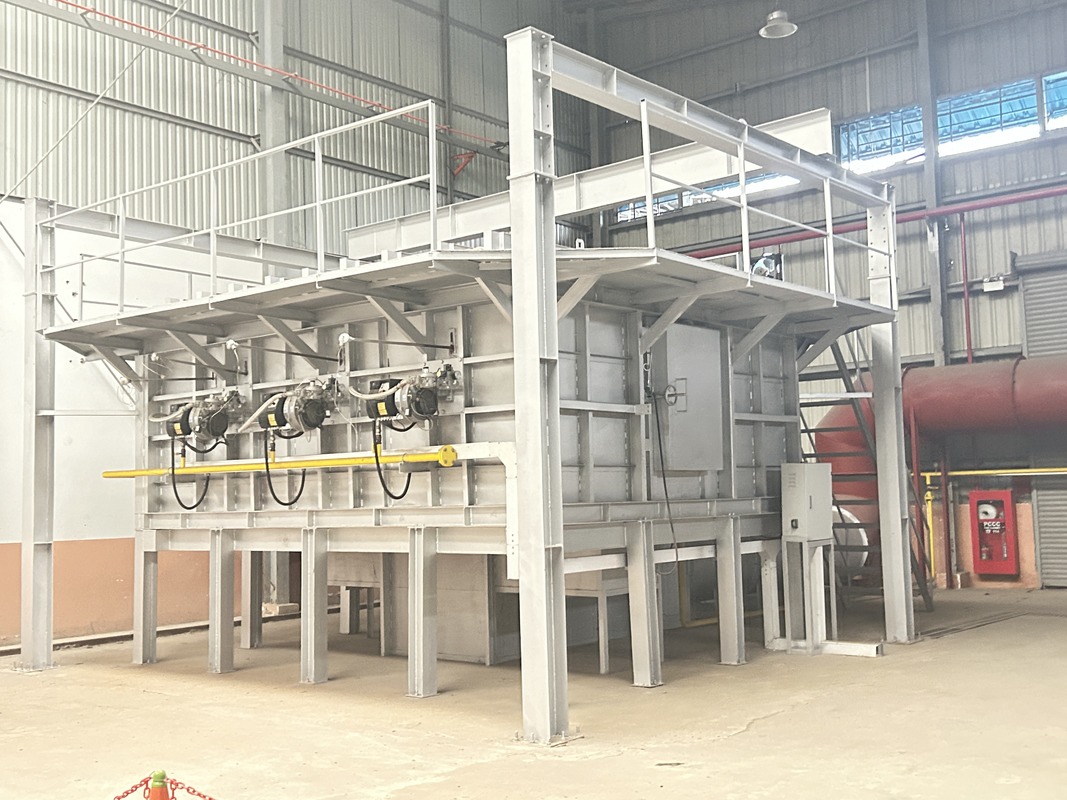

Horizontale oven:

Testomvang:

1. Gewapende betonnen dragende wanden met een enkelzijdige brandzone van 3000×3000 (mm), stalen constructie dragende wanden met beschermlaag (brandvertragende coatings), lichtstalen kielplaat dragende wanden, gelamineerde houten dragende wanden, enz., en temperatuurbepaling van geselecteerde punten met verschillende secties en verschillende breedtes in de wand.

2. Brandwerendheidstest van niet-dragende gereconstrueerde fittingen. Intelligent testapparaat voor brandwerendheid van niet-dragende wand

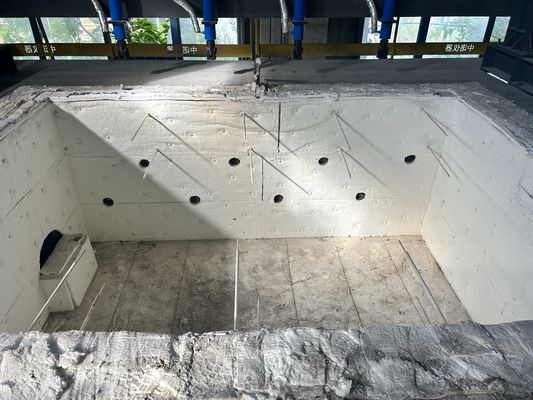

De netto afmeting van de oven is 4200×4800×1500 (mm), en de brandzone van het monster is 4200×4800 (mm)

Testomvang: Het kan de brandwerendheidsprestaties van symmetrische en asymmetrische structurele monsters onder dezelfde werkomstandigheden tegelijkertijd detecteren, zoals: brandwerende deuren en ramen, glas, brandwerende plugmaterialen, enz., en kan ook brandwerendheidstests uitvoeren op grote brandwerende scheidingswanden en brandwerende scheidingscomponenten zoals supergrote brandmuren, brandwerende glazen scheidingswanden en brandwerende roldeuren, met een hoge efficiëntie, en kan tegelijkertijd verschillende of vergelijkbare monsters testen.

3. Intelligent testapparaat voor brandwerendheid van dragende kolom,

De netto afmeting van de oven is 3000×3000×4700 (mm), en de brandhoogte van het monster is 3000~4600mm (de totale hoogte van de kolom is 3600~5200mm). De maximale dwarsdoorsnede van het monster is 800 mm× 800 mm of Φ800 mm.

De totale axiale belasting is 15000kN, en de bovenste en onderste excentrische belastingen zijn elk 1000kN.

Toepassingsgebied:

Het is geschikt voor dragende en niet-dragende componenten zoals wanden, balken, kolommen, vloeren, plafonds en daken, en andere structuren, accessoires of structuren kunnen als referentie worden gebruikt. Deze testmachine is geschikt voor de test van alle componenten van GB/T9978.1~9 en ISO834-1~9 normen.

Voldoen aan normen:

ISO834-1:1999 "Brandwerendheidstest Bouwcomponenten Deel I: Algemene vereisten"

Belangrijkste parameters:

Laboratorium: 4,5M(lengte)x4,5M(breedte)x3,5M(hoogte), het gebruik binnenshuis van isolatiematerialen voor hoge temperaturen.

Laadinrichting: Mechanisch laden wordt toegepast om de bovenloopkraan in het gebouw te verplaatsen. Homogene, centrale, pivotale of excentrische belasting kan worden gesimuleerd.

Ondersteuningsframe: verbonden met een wigbeugel op het frame door vier rollen.

Thermokoppels: inclusief oven thermokoppels, achterkant warmtekoppels, mobiele thermokoppels, interne thermokoppels en omgevingstemperatuur thermokoppels zijn verdeeld in verschillende gebieden.

Drukmessonde oven: T-vormige meetsonde, meetnauwkeurigheid ± 2Pa

Monsterspleetmeetsonde: 6 mm diameter ± 0,1 mm diameter ±0,2 mm diameter

Verbrandingssysteem: gasverdeelsysteem (binnen 10 meter), vlammenwerper (niet minder dan 20) en regelkleppen

Verbrandingsgasbron: propaan met een zuiverheid van meer dan 95%, vloeibaar gas (geleverd door de gebruiker)

Gasstroom: 0~100L/min Meetnauwkeurigheid 2,5 klasse

Luchtstroom: 0~50m3/min Meetnauwkeurigheid≤±0,5m3/min

Gastankcapaciteit: ≥50kg×6

Oventemperatuurregelsysteem: het maximale bemonsteringspunt is 10 punten

ventilatiesysteem en regelklep, etc

Meetbereik van stralingswarmte op het achtervuuroppervlak van het monster: 0~10W/cm2

De temperatuur- en drukregeling in de oven wordt gerealiseerd door de RS485 van de computer aan te sluiten op het besturingssysteem, en de DC-uitgangsspanning van de verbrandingstestsensoren zoals thermokoppels en druksensoren wordt omgezet in digitale vorm, die vervolgens kan worden verzonden naar het computersysteem voor weergave en opslag.

Opmerking:Het brandwerendheidstestapparaat van bouwcomponenten moet worden gerealiseerd volgens de producten die door klanten moeten worden getest, om onnodige kosten te voorkomen. Zo heeft het Tianjin Fire Research Institute van het Ministerie van Openbare Veiligheid 5 brandwerendheidstestinstrumenten voor verschillende bouwcomponenten, namelijk het intelligente testapparaat voor de brandwerendheid van de dragende balkplaat, het intelligente testapparaat voor de brandwerendheid van de dragende wand, de netto afmeting van de oven is 3000×3000×1500 (mm), de brandzone van het monster is 3000×3000 (mm), en de totale laadcapaciteit is 2000kN
