Deel 1: Een overzicht van de systeemonderdelen en hun toepassingen

1Het systeem bestaat uit de volgende componenten:

De functie van de testkamer is het bieden van een testomgeving zoals constante hoge en lage temperatuur, wisselende hoge en lage temperatuur;

Het bestaat uit koelsysteem, verwarmingssysteem, luchtkanaalsysteem, besturingssysteem, veiligheidsbeschermingsapparaat van het systeem, enz.

2. Doel van de testkamer:

De testkamer voor vochtdoorlaatbaarheid van stoffen wordt gebruikt om de prestaties van materialen in verschillende omgevingen te testen en de warmteweerstand, koudeweerstand,droogte- en vochtbestendigheid van verschillende materialen, geschikt voor de bepaling van de vochtdoorlaatbaarheid van verschillende stoffen, met inbegrip van vochtdoorlaatbare beklede stoffen.

Pde kunst 2:The belangrijkste technische indicatoren van de testkamer

1Grootte van de werkkamer:500×500×600mm

2Dementie:970×1050×1750mm

3Temperatuurbereik:-0°C ~+150°C(Wanneer er geen belasting en is in een constantestaat)

4Temperatuurschommelingen:≤ ±0.5°C(Wanneer er geen belasting is en in een constante toestand is)

5.Temperatuuruniformiteit:≤1°C(Wanneer er geen belasting is en in een constante toestand is)

6Koelingssnelheid:Van kamertemperatuur tot 150°C, ongeveer 45 minuten (20°C ~ 100°C-bereik, geen belasting, het hele proces van niet-lineaire verwarming

7Windsnelheid:1.7~2.5m/s

De bovenstaande indexen zijn gemeten bij omgevingstemperatuur≤25°C, atmosferische druk, zonder belasting, zonder belasting en 1/6 ruimte van de binnenwand van de doos

8.Vermogen:Ongeveer 4,5 kW.

9.Luchtstroom snelheidsbereik:0.02~3 m/s

10.PVoorziening:220V±10%V;50 Hz

11Vochtdoorlaatbare oppervlakte:3000 mm2 (ASTME96) 6 stuks

12. Bevochtigingscapaciteit:≥250 ml/uur

13Vochtigheidsbereik:

20%~98% R.H(AT+25°C~+ 85°C)98% RH(Er is geen warmtebron tijdens de vochtige warmteproef)

14.Vochtigheidsfout:≤+2~-3,0%RH (vochtigheid >75%RH) (bij constante toestand)

≤ ±50,0%RH (vochtigheid)≤75% RH) (bij constante toestand)

Hoofdeenheid en toebehoren en testsoftware:

Productcertificaat 1pc

Gebruiksaanwijzing voor het product 1 set

Garantie kaart 1 set

Thermometer 1

Stroomkabel 1

Gebruiksvoorwaarden van het hulpmiddel:Bevochtig met water:Gezuiverd water, gedistilleerd water, gedeïoniseerd water, weerstand≥500.m

COelingsmethode:Metood voor luchtkoeling: omgevingstemperatuur +5~+28°C is een geschikte

Spanning:AC 220V±10%, 50 Hz, driefasige vierdraad + aardingsdraad

Omgevingstemperatuur:0~40°C

Omgevingsvochtigheid: < 85% R.H.

Atmosferische druk:86~106 Kpa.

Vaststelling van de installatie: De apparatuur moet horizontaal worden geplaatst in een goed geventileerde testruimte met voldoende ruimte om de apparatuur te bedienen en te onderhouden.

Ruimtelijke omstandigheden:De testkamer moet ten minste 200 mm van de ruimte rond de ruimte liggen en de apparatuur moet normaal open en dicht zijn.

Milieuomstandigheden:Er is geen sterke trilling, geen sterke elektromagnetische veldinterferentie, geen hoge concentratie stof en corrosieve stoffen,geen rechtstreeks zonlicht of andere rechtstreekse straling van warmtebronnen rond de installatie

Frequentie en fout:50±0.5Hz

Spanning en fout:AC 220V±10%V

Meesterschakel :Er is een aparte ruimte nodig.

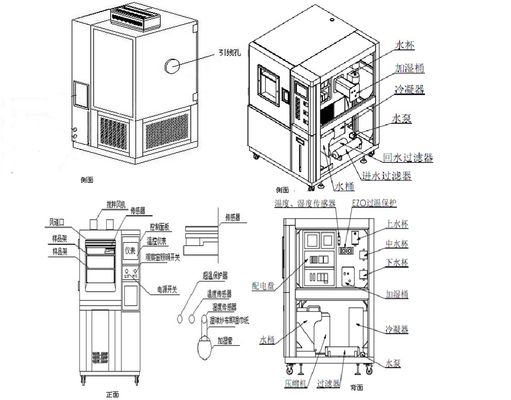

Deel 3. Details van de kerncomponenten

Controlepaneel

kenmerken van de TEMI850-controller

1Kleur touchscreen

2. Twee besturingsmodi (vaste waarde/programma)

3Sensortype: PT100 sensor

4. Uitgangsmodus: PID-besturingsuitgang; (4-20mA) analoge uitgang;

(1-5V) /(0-10V) kan willekeurig worden geselecteerd, 8 schakelaarsignaalinput; (basiskonfiguratie van 10 relais, optionele 20 relais) ON/OFF relaisuitgang;

5Temperatuurbereik: -90.00°C-200.00°C, (optioneel -90.00°C-300.00°C) fout±0.2°C;

6Vochtigheidsbereik: 1,0%--100%RH, fout±1% RH;

7. meetbereik: kan willekeurig worden ingesteld en speciale functies kunnen worden aangepast;

8. Programmabewerking: 12 groepen programma's kunnen worden geprogrammeerd, en elke groep programma's kan tot 10 segmenten worden geprogrammeerd en kan worden ingesteld om in cycli te draaien;

9. Communicatie-interface: (RS232/RS485, de langste communicatieafstand is 1,2 km [optische vezels kunnen 30 km bereiken]);

10Interface taal kleur touchscreen taal type: Chinees/Engels

11TFT-resolutie: 800×480 64K kleur

Verwarmingselement van roestvrij staal

Voordelen van elektrische verwarmingsbuizen met vinnen van roestvrij staal:

In vergelijking met gewone verwarmingsbuizen heeft de fijnbuizenbuis de volgende voordelen: het warmteafvoergebied van de fijnbuizenbuis wordt met 2 verhoogd.5~4 keer in vergelijking met de gewone lichtpijp, en de oppervlaktebelasting wordt met 2 tot 3 keer verhoogd in vergelijking met de lichtpijp,en het warmteverlies van het elektrisch verwarmingsapparaat met koelplaat wordt verminderd als gevolg van de verkorte lengte van het elektrisch verwarmingsapparaat met koelplaatOnder dezelfde energiecondities als de fluorescerende buis heeft het de voordelen van een snelle verwarming, een hoge thermische efficiëntie en een lange levensduur.het kan het totale vermogen van 2 ~ 3 keer de capaciteit van de superluminous buis op te vangen, waardoor het volume van het verwarmingsapparaat aanzienlijk wordt verminderd en de kosten van de gebruiker worden bespaard

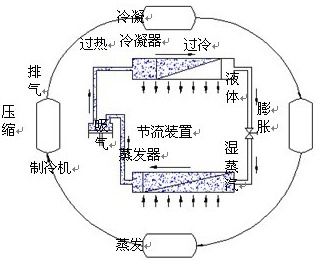

Milieuvriendelijk koelmiddel

Fysieke eigenschappen: (1) Samenstelling: R-125/143A/134A:

(2) Massaverhouding van elk onderdeel: 44/52/4

(3) Moleculair gewicht: 97.6:

(4) Kookpunt: 101,3 kPa°C-46.2

(5) Critische temperatuur°C: 72.16

(6) Critische druk: KPA 3728

(7) Verzadigde vloeistofdichtheid: 25°CKg/m³1044

(8) Specifieke warmte: 25°CKj/(kg.k) 1.54

(9) Ozonverdunningspotentieel (ODP): 0

(10) Specifieke warmte van isobarische damp: (Cp), 30°C en 101,3 kPa[KJ/(Kg·°C) ] 0,21 (11) Verdampingspotentieel bij kookpunt: KJ/Kg 200.1

Raadpleeg ons voor meer details!
