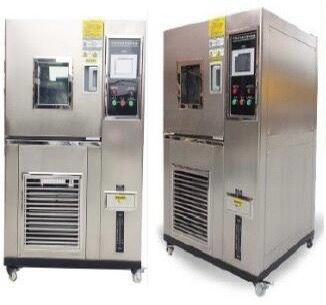

Onderdeel 1: Een overzicht van de systeemcomponenten en hun toepassingen

Het systeem bestaat uit de volgende componenten :

De functie van de testkamer is om een testomgeving te bieden, zoals hoge en lage temperatuur constant, hoge en lage temperatuur afwisselend;

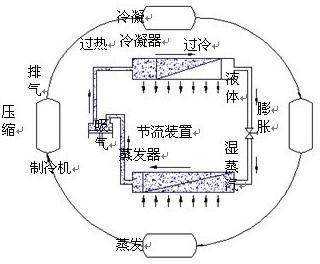

Het bestaat uit een koelsysteem, verwarmingssysteem, luchtkanalensysteem, controlesysteem, systeemveiligheidsvoorziening, enz.

Onderdeel 2: De belangrijkste technische indicatoren van de testkamer

Werkruimte afmeting 500×500×600 mm(diepte × breedte×hoogte)

Afmetingen 970×1050×1750 mm (diepte × breedte×hoogte)

Temperatuurbereik -0℃ ~ +150℃ (Wanneer er geen belasting is en in een constante toestand)

Temperatuurschommeling ≤±0.5℃ (Wanneer er geen belasting is en in een constante toestand)

Temperatuurgelijkmatigheid ≤1℃ (Wanneer er geen belasting is en in een constante toestand)

Koelsnelheid Van kamertemperatuur tot 150°C, ongeveer 45 minuten (20°C~100°C bereik, geen belasting, het hele proces van niet-lineaire verwarming)

Windsnelheid 1.7 ~ 2.5 m/s

De bovenstaande indices werden gemeten bij omgevingstemperatuur ≤25°C, atmosferische druk, zonder belasting, zonder belasting, en 1/6 ruimte vanaf de binnenwand van de doos

Vermogen  Ongeveer 4,5 kW

Luchtstroomsnelheidsbereik 0.02~3 m/s

Voeding 220V±10% V;50 Hz

Vochtige doorlatende oppervlakte   3000 mm2 (ASTME96 standaard) 6 stuks

Bevochtigingscapaciteit ≥250 mL/u

Vochtigheidsbereik 20%~98% R.H(AT+25℃~+85℃)98% RH (Er is geen warmtebron tijdens de vochtige warmte test)

14. Vochtigheidsfout:≤+2~-3.0% RH (vochtigheid >75% RH) (in constante toestand)

≤±5.0% RH (vochtigheid ≤75% RH) (in constante toestand)

15. Voldoen aan de relevante normen en testmethoden MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

Hoofdunit en accessoires en testsoftware:

Productcertificaat 1 stuks

Handleiding voor het product 1 set

Garantiekaart 1 set

Thermometer 1

Netsnoer 1

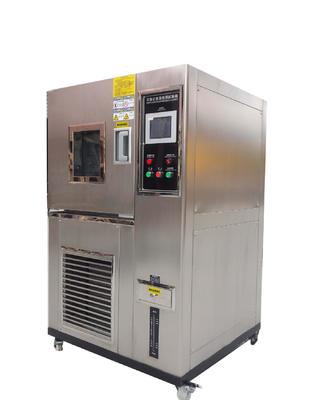

Onderdeel 3: Beschrijving van het ontwerp- en fabricageschema van de programmeerbare vochtige doorlatendheidstestkamer voor stoffen

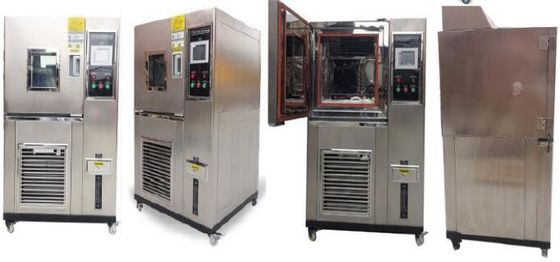

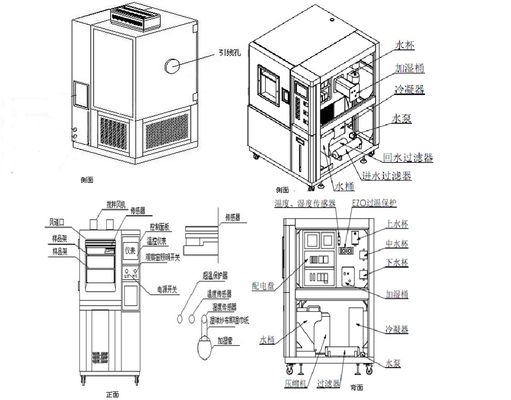

 Structurele vorm: Dat wil zeggen, de testkamer, het koelsysteem, het airconditioningsysteem, de elektrische schakelkast en de koelunit vormen één geheel, de koelunit bevindt zich aan de onderkant van de doos, en het elektrische besturingsgedeelte is aan de zijkant van de testkamer geplaatst voor eenvoudige bediening

Werkruimte: Verdelers, koelverdampers, blazermotoren, ventilatorbladen, luchtkanalen en andere apparaten

Testgaten: De zijkant van de testkamer is voorzien van 1 kabeldoorvoergat, en de afmeting is 50 mm

Binnenmateriaal doos: Gemaakt van 1 mm dik SUS304 spiegelroestvrij staalplaat, high-end

Buitenmateriaal doos : 1 mm dik betrouwbaar geborsteld roestvrij staalplaat vervaardigd. Gemakkelijk schoon te maken en lange levensduur

Isolatiemateriaal: Het isolatiemateriaal is gemaakt van polyurethaanschuim, met een dikte van 100 mm, het thermische isolatie-effect is goed, en de buitenkant van de testkamer bevriest of condenseert niet

Interne configuratie doos: De werkruimte is voorzien van een in hoogte verstelbare roestvrijstalen stripplank

Afvoer: De doos is voorzien van een condensafvoer

De onderkant van de doos: Plaats een wateruitlaat aan de onderkant om de vloeistof in de doos vrij en soepel te laten wegstromen, dat wil zeggen, de vloeistof kan zich niet ophopen aan de onderkant van de doos, er is een watertank onder de doos met een watertafel, de watertank is gevuld met gedestilleerd water, puur water, gebotteld water mag niet worden aangesloten op leidingwater, anders wordt het geblokkeerd door de stoffen in het leidingwater

Deur: Enkeldeurs ontwerp, met siliconenrubberen afdichtingsstrip, hoge en lage temperatuurbestendigheid, anti-aging, goede afdichtingsprestaties. Om condensatie of vorst aan de rand van het deurkozijn en de deur te voorkomen tijdens de lage temperatuurtest, is de rand van het deurkozijn en de deur voorzien van een elektrische ontdooiingsinrichting, en de hardware-accessoires zoals deursloten en scharnieren zijn "KUNLONG" originele accessoires

Deurhandgrepen: Het heeft een gesp- en trekstructuur, enkele opening, links scharnier, rechter handgreep, hendel power opening, handig en gemakkelijk te wisselen, mooi en genereus

Observatievenster: De deur van de testkamer is voorzien van een 400×500 mm (breedte × hoogte) hol resistief film verwarmings- en vorstbeveiligingsvenster, en is voorzien van een anti-UV-observatievensterkap en een verwarmings- en vorstbeveiligingsinrichting. Geïnstalleerd op de deur van de testkamer

Inspectieverlichting: Het observatievenster is voorzien van een (AC12V) 20W halogeenlamp met een lange levensduur gecontroleerde observatie lichtbron

Mobiele apparaten: Vier verrijdbare zwenkwielen kunnen worden vastgezet

Positioneringsnivelleringsapparaat:Zorg ervoor dat de testkamer soepel kan werken

Hoofdunit en accessoires en testsoftware:

Productcertificaat 1 stuks

Handleiding voor het product 1 set

Garantiekaart 1 set

Thermometer 1

Netsnoer 1

Gebruiksomstandigheden van het apparaat

Bevochtigen met water: Gezuiverd water, gedestilleerd water, gedeïoniseerd water, weerstand ≥ 500 Ω.m

Koelmethode: Luchtkoelmethode: omgevingstemperatuur +5~+28°C is geschikt

Spanning: AC 220V±10%, 50 Hz, driefasige vierdraads + aarddraad

Omgevingstemperatuur: 0~40℃

Omgevingsvochtigheid: < 85% R.H

Atmosferische druk : 86~106 kPa.

Locatievereisten: De apparatuur moet horizontaal worden geplaatst in een goed geventileerde testruimte, met voldoende ruimte eromheen voor bediening en onderhoud

Ruimtelijke omstandigheden: De testkamer moet minimaal 200 mm verwijderd zijn van de ruimte rondom de kamer, en de apparatuur moet normaal open en gesloten kunnen worden

Omgevingsomstandigheden: Er mag geen sterke trillingen zijn, geen sterke elektromagnetische veldinterferentie, geen hoge concentratie stof en corrosieve stoffen, geen direct zonlicht of andere directe straling van warmtebronnen rond de locatie van de apparatuur

Frequentie en fout: 50±0.5 Hz

Spanning en fout: AC 220V±10% V

Hoofdschakelaar : Er is een aparte ruimte nodig

Details van de kerncomponenten

Bedieningspaneel

 TEMI850 controller functies

1. Kleuren-touchscreen

2. Twee besturingsmodi (vaste waarde/programma)

3. Sensortype: PT100 sensor

4. Uitgangsmodus: PID-besturingsuitgang; (4-20mA) analoge uitgang;

(1-5V)/(0-10V) kan willekeurig worden geselecteerd, 8 schakelsignaal hulpingangen; (Basisconfiguratie van 10 relais, optioneel 20 relais) AAN/UIT relaisuitgang;

5. Temperatuurmeetbereik: -90.00°C--200.00°C, (optioneel -90.00°C--300.00°C) fout ±0.2°C;

6. Vochtigheidsmeetbereik: 1.0%--100% RH, fout ±1% RH;

7. Meetbereik: kan willekeurig worden ingesteld, en speciale functies kunnen worden aangepast;

8. Programma-bewerking: 12 programma's kunnen worden geprogrammeerd, en elk programma kan tot 10 segmenten bevatten, en kan worden ingesteld om in cycli te draaien;

9. Communicatie-interface: (RS232/RS485, de langste communicatieafstand is 1,2 km [glasvezel kan 30 km bereiken]);

10. Interface taal kleurenschermtaaltype: Chinees/Engels

11. TFT-resolutie: 800×480 64K kleuren

Onze voordelen:

1. Professionele technische ondersteuning.

2. Rijke ervaring in het laden van een groot aantal containers in Chinese zeehavens.

3. Snelle verzending door bekende rederij.

4. Geschikte service met e-mail na verzending.

5. Wij zijn een professionele fabrikant van testapparatuur in China, met rijke ervaring en vaardigheden, en hebben ook de consistente kwaliteitsproducten.

6. Tijdige after-sales service

After-sales serviceplan:

1. Wij garanderen dat de goederen volledig voldoen aan de kwaliteits-, specificatie- en prestatievereisten zoals bepaald in het contract;

2. Vóór levering zullen wij nauwkeurige en uitgebreide tests van de producten uitvoeren om de goede werking van de apparatuur te garanderen; Verpakking volgens uw vereisten, foto's worden vóór verzending bijgevoegd ter bevestiging, levering geschiedt op schema, en professionele verzenddocumenten worden verstrekt;

3. Wij zullen u onmiddellijk hoogwaardige service bieden, binnen 48 uur antwoorden na ontvangst van het kwaliteitsbericht, en passende oplossingen bieden binnen 3 werkdagen;

4. Na acceptatie zullen onze ingenieurs gratis professionele en technische diensten verlenen, zoals videobegeleiding en -onderwijs, en indien nodig begeleiding en -onderwijs ter plaatse;

5. Wij bieden een garantieperiode van 12 maanden, en in geval van kwaliteitsproblemen tijdens de productgarantieperiode (niet veroorzaakt door menselijke factoren), garanderen wij gratis reparatie, onderhoud en vervanging van beschadigde en defecte onderdelen;
