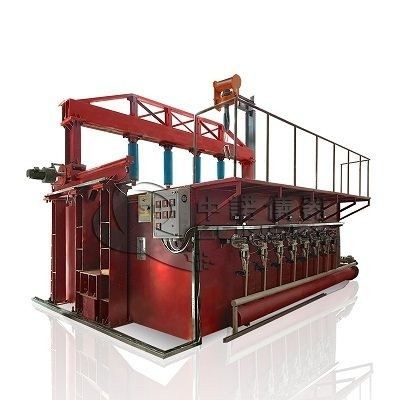

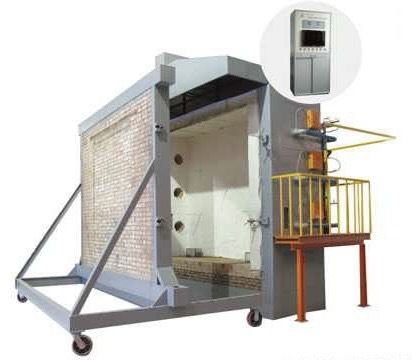

DX8342 Brandwerendheidstester voor bouwcomponenten

Toepassingsgebied: Het is geschikt voor de brandwerendheidstest van bouwcomponenten en de brandwerendheid van dragende verticale scheidingscomponenten.

Bedrijfsspanning: AC 380V±10% 50HZ.

Ovenlichaam: De testoven bestaat uit bakstenen, staalconstructie en brandwerende en thermische isolatiematerialen.

Monstergrootte: breedte 300 mm × hoogte 300 mm (kan worden aangepast).

De afmetingen van de oven zijn ongeveer:

Verticale oven: L3,2m × B2,2m × H4,0m

Horizontale oven: L3,2m × B3,2m × H1,5.

Gasstroom: 0~100L/min Meetnauwkeurigheid 2,5 graad.

Luchtstroom: 0~50m3/min Meetnauwkeurigheid ≤±0,5m3/min.

Gastankcapaciteit: ≥50kg×6.

Belastingsmeetapparatuur: ±2,5% van de belastingswaarde moet worden toegevoegd (vereist voor belastingstype test).

Monsterkloofmeetsonde: 6 mm diameter ±0,1 mm, diameter 25 mm ±0,2 mm.

Verbrandingssysteem: gasdistributiesysteem (binnen 10 meter), brander (niet minder dan 20) en regelkleppen.

Verbrandingsgasbron: propaan, vloeibaar gas.

Oventemperatuurregelsysteem: het maximale bemonsteringspunt is 10 punten.

Ventilatiesysteem en regelklep, enz.Meetbereik van stralingswarmte op het achterste oppervlak van het monster: 0~10W/cm2.

Ovendruk meetbereik: 0~100pa

Meetnauwkeurigheid: ≤±3pa.

Testtemperatuur: De oventemperatuurregeling voldoet aan de vereisten van T-T0=3451g (8t+1), en de temperatuurregelafwijking wordt gecontroleerd

:Om 0 minuten

10 minuten 30 minuten, d≤5%.

Oventemperatuur: ±15°C.

Interne temperatuur van het monster: ±10°C.

Achtervuurtemperatuur monster: ±4°C.

Ovendruk meetomstandigheden:

5 minuten na aanvang van de test moeten de onderstaande positieve drukcondities in de oven zijn bereikt.

Horizontaal element - op het horizontale vlak 100 mm onder het monster, is de ovendruk 15Pa±5Pa.

Verticaal element – 3m hoogte in de oven, 100 mm van het monsteroppervlak. De ovendruk is 15Pa±5Pa.

10 minuten na aanvang van de test moet de oven de onderstaande positieve drukcondities bereiken.

Horizontaal element - op het horizontale vlak 100 mm onder het monster, is de ovendruk 17Pa±3Pa.

Verticaal element – 3m hoogte in de oven, 100 mm van het monsteroppervlak. De ovendruk is 17Pa±3Pa.

Oventemperatuur: ±15°C, met behulp van een thermokoppel met een diameter van 1 mm.

De achtervuurtemperatuur van het monster is ±4°C, en de draaddiameter is 0,5 mm.

Gepanseerd platina rhodium platina s-waarde thermokoppel, nauwkeurigheidsklasse

2.Timing bereik: 0~120min Timing nauwkeurigheid:

2.Timing bereik: 0~120min Timing nauwkeurigheid:

<±1s.Monster temperatuur detectiesysteem: het maximale bemonsteringspunt is 20 punten.

Toepassingsgebied:

De testoven voldoet aan de technische indicatoren en vereisten gespecificeerd in de nationale norm GB/T7633-2008, en is geschikt voor de brandwerendheidstest van niet-dragende horizontale deuren en rolluiken.Belangrijkste parameters:

Elektrisch vermogen: 6KW

Ovendruk meetbereik: 0-100Pa Meetnauwkeurigheid: ≤±3Pa

Luchtstroom: 0-50m3/min Meetnauwkeurigheid: ≤±0,5 m3/min

Verbrandingsgasbron: propaan, vloeibaar gas (door gebruiker te leveren)

Gastankcapaciteit: 50kg×6

Stralingswarmte meetbereik van het achterste oppervlak van het monster: 0~10W/cm2;

Ovendruk meetbereik: 15Pa±5Pa;

Testtemperatuur: programma temperatuur 15min kamertemperatuur ~ 718°C,

30min kamertemperatuur ~ 821°C, 60min kamertemperatuur ~ 925°C,

90min kamertemperatuur ~ 986°C; 120min kamertemperatuur ~ 1029°C;

180min kamertemperatuur ~ 1115°C, 240min kamertemperatuur ~ 1150°C;

Temperatuursensor: in de oven: 9 gepanseerde nikkel-chroom-nikkel-silicium K-waarde thermokoppels, nauwkeurigheidsklasse: klasse II

Achtervuur: 29 gepanseerde nikkel-chroom-nikkel-silicium K-waarde thermokoppels, nauwkeurigheidsklasse: klasse II

Timing bereik: 0-240min Timing nauwkeurigheid:

<±1sMonstergrootte: (speciale specificaties kunnen door gebruikers worden aangepast)

Bruikbaar gebied apparatuur: lengte× breedte× hoogte (3,8×2,4×4,5) m;

Gewicht apparatuur: 4500 kg (testoven moet ter plaatse worden geïnstalleerd);

Vergassingssysteem: 150kg/u (optioneel).

Technische Parameters:

1. 19-inch instrumentenrek, inclusief zuurstof-, kooldioxide- en koolmonoxidemeters

2. De zuurstofmeter is een zuurstofmeter die de methode gebruikt om de verandering van paramagnetische druk te meten om de zuurstofconcentratie in het gas te detecteren. Responstijd (T90) 3,5 s, interne signaalverwerkingstijd

< 1 s, druksensor (intern) 50~200 kPa, nuldrift< 0,5%/maand van het minimale meetbereik op het typeplaatje, 0,5%/maand van de gemeten waarde drift< het huidige meetbereik, herhalingsfout< 1% van het huidige meetbereik, 1% van het huidige meetbereik van de minimale detectielimiet, lineariteitsfout< 1% van het huidige meetbereik3. De kooldioxidemeter en koolmonoxidemeter zijn niet-discreet infrarood type, en het principe is gebaseerd op het feit dat gasmoleculen een specifieke infraroodabsorptieband hebben, en de single-beam alternerende infrarood analyse methode wordt aangenomen. De minimale detectielimiet is 1% van het huidige meetbereik, de lineariteitsfoutmeting is ±1% van de volledige schaal van

< wanneer het maximale bereik in het maximale bereik is, is de herhaling< ±1% van het minimale bereik op het typeplaatje, en de responstijd (T90 tijd) is ongeveer 1,2 L/min van de monstergassnelheid< 30 seconden4. Het bereik van de zuurstofmeter is 0-25%, het bereik van de kooldioxidemeter is 0-10%, en het bereik van de koolmonoxidemeter is 0-1%

5. De temperatuurregelaar wordt gebruikt om de koude val te regelen, en het water wordt volledig verwijderd tijdens het gasraffinageproces van de test

6. De dubbelkoppige pomp voor gasbemonstering kan de gasmonsters die tijdens de verbranding worden gegenereerd naar de meter op ongeveer 30 meter afstand transporteren

7. Data acquisitiesysteem (inclusief bedienings- en besturingsprocedures)

8. De acquisitiekaart maakt gebruik van 16-bits brede versterkingsbereik, analoge en digitale I/O-kaarten

9. Thermokoppel type: K type, bereik: omgevingstemperatuur ~ 1500 graden Celsius.

10. Het data acquisitiesysteem kan gegevens verzamelen door de installatie en activering van dataloggers of veldwijzers

11. Het data acquisitiesysteem bestaat uit de volgende onderdelen:

Bit thermokoppel ingangsmodule, 16-bits analoge ingangsmodule, digitale in/uitgangsmodule, 12-bits analoge uitgangsmodule, 4 en 8-slot basisplaat, verbindingsbasis, netwerkmodule, voeding 24 volt 5A DC universele stroomingang, data acquisitie computer, printer

ISO 9705:2003 specificeert een testmethode voor het simuleren van een brand die optreedt in het hoekgedeelte van een kleine kamer, die een standaard ontstekingsbron gebruikt om de impact van oppervlakteproducten op de ontwikkeling van een brand te evalueren, wat gegevens oplevert over de doorbraak van ontsteking tot doorbraak van branden die optreden onder een standaard ontstekingsbron; ISO 9705:2003 beschrijft ook verschillende meettechnieken binnen en buiten de kamer. De ISO 9705-tests in dit gedeelte bieden achtergrondinformatie en ondersteuning voor potentiële gebruikers. Het biedt de gebruiker technische informatie over de test van de ontstekingsbron, de warmtestroom van de brander in de kamer, de warmtebalans van de kamer in de brand, de soorten geproduceerde rook en giftige gassen, en de simuleresultaten van deze tests.

De testmethode wordt ook gebruikt in China

s testmethode, en de ontwikkelde norm is GB 20286 Bijlage B en Bijlage C.Voldoet aan:ISO 9705, NFPA 266, GB20286 Bijlage B en Bijlage C, etc
