IEC60332-3-10 Standaard Kabels en Optische Kabels Laboratorium Testmachine

Testapparaat voor de verbranding van draad- en kabelbundels

Toepassingsgebied:

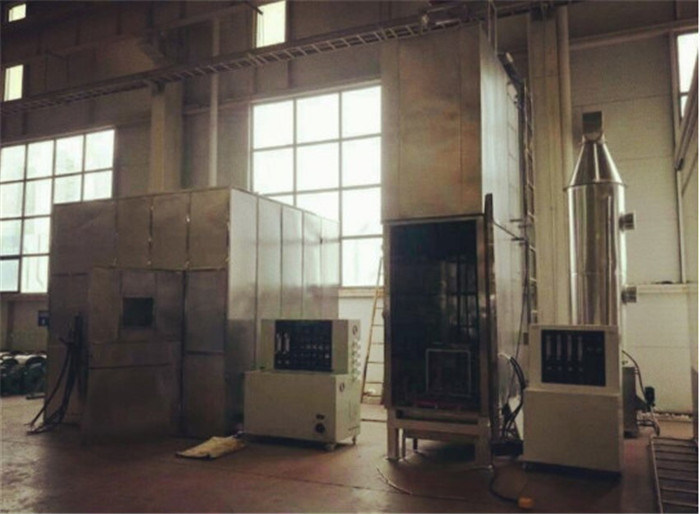

Het wordt gebruikt om de capaciteit te evalueren van verticaal geïnstalleerde gebundelde draden en kabels of optische kabels om de verticale verspreiding van vlammen onder gespecificeerde omstandigheden te remmen, en het gebruiksproces moet samenwerken met rookstofverwijderingstorens. De hele machine bestaat uit verschillende onderdelen, zoals een testkamer, een luchtbron, een stalen ladder, een emissiezuiveringssysteem en een ontstekingsbron.

Voldoet aan de norm:

Volgens de norm IEC60332-3-10-2000.

Technische parameters:

1. Testkamer

2. Luchtbron

3. Stalen ladder type

4. Uitlaatreinigingsapparaat

Technische parameters:

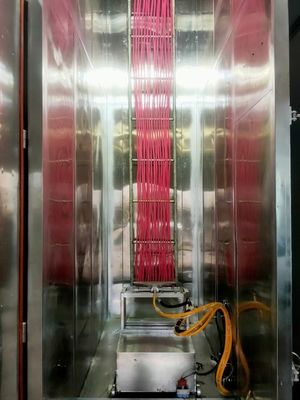

1. De afmetingen van de testbox zijn 1.000 (B) X 2.000 (D) X 4.000 (H) mm, en het midden is gevuld met een doos van minerale wol

2. De bodem van de box bevindt zich op 150 mm afstand van de voorwand en er is een luchtinlaatruimte van 800 (B) X 400 (D) mm.

3. De uitlaatruimte aan de bovenkant is 300 (B) X 1.000 (D) mm.

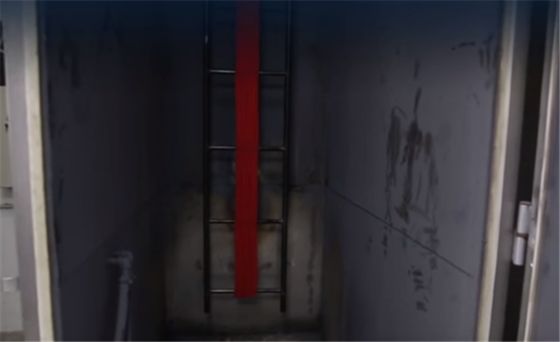

4. Brede roestvrijstalen ladder afmetingen 500 (B) X 3.500 (H), 1 stuk

5. Standaard roestvrijstalen ladder afmetingen 800 (B) X 3.500 (H), 1 stuk

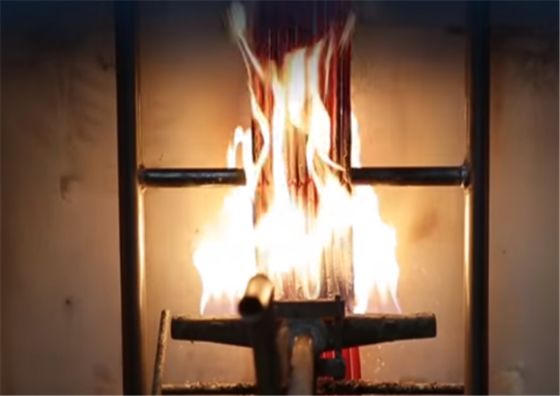

6. 2 strook standaard propaanbrander apparaten

7. 2 venturi gasmengapparaten

8. De manometer en drukreduceerventiel kunnen de propaan- en luchtdruk aanpassen tot 0,1 MPa

9. De rotameter past de gasstroomsnelheid aan en stelt deze in

10. De box biedt stalen ladders en relingen, die handig zijn voor gebruikers om aan de bovenkant te detecteren

11. Uitgerust met een kogelkraan om de luchtbron handmatig af te sluiten

12. Stel automatisch de verbrandingstesttijd in en sluit automatisch de gasbron op dat moment af

13. De thermokoppel op de binnenwand van de box kan de interne temperatuur van de box weergeven

14. Afmetingen verbrandingsbox: 1120 (B) X 2195 (D) X 5077 (H) mm

15. Afmetingen controlebox: 1280 (B) X 770 (D) X 1200 (H) mm

16. Voeding: AC 220V, 50/60Hz, 2A

17. Luchtbron: propaan, lucht (geleverd door de klant).

De betekenis van testen:

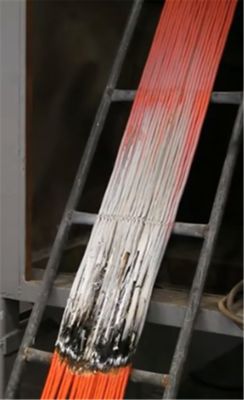

De kabels die zijn getest volgens IEC 60332-3 hebben bewezen effectief de verticale verspreiding van vlammen tijdens gebundelde installatie te onderdrukken, waardoor waardevolle tijd wordt bespaard voor de evacuatie van personeel en brandbestrijding in geval van een brand in een gebouw. Dit is een belangrijke indicator voor het meten van de vlamvertragende veiligheid van kabels.

Welkomom onze fabriek te bezoeken voor bezichtiging!
