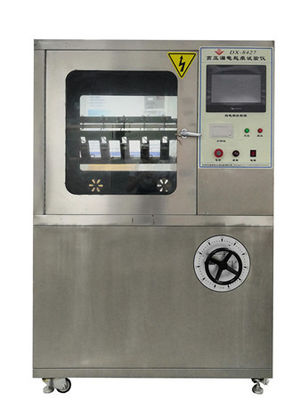

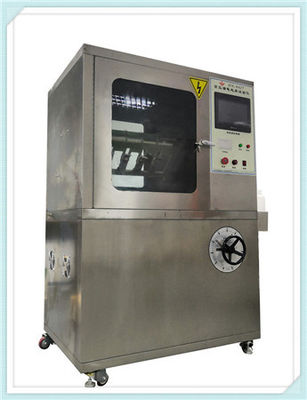

Hoogspanningsspoorvorming- en erosietestmachine IEC60587 met hellende vlakproefstukken

High-Voltage Tracking And Erosion Testing Machine

1,SToepassingsgebied:

Voornamelijk geschikt voor het testen van de weerstand van elektrische en elektronische producten, huishoudelijke apparaten en hun materialen tegen elektrische sporen en corrosie, waarbij de toepassing van vloeibare verontreinigingen en schuine proefstukken bij netfrequentie (48Hz -62Hz) wordt gesimuleerd. Evalueer het weerstandsniveau van elektrische isolatiematerialen die onder zware omgevingsomstandigheden worden gebruikt door de weerstand tegen elektrificatie en corrosie te meten. Onder invloed van vocht en onzuiverheden in elektrische producten kan isolatielekkage optreden tussen geladen delen met verschillende polariteiten of tussen geladen delen en geaarde metalen. De resulterende boog kan leiden tot doorslag, kortsluiting of materiaaleroderen als gevolg van ontlading, en zelfs tot brand. Deze tester is een destructieve test die de bovengenoemde situatie op isolatiematerialen simuleert, gebruikt om de relatieve weerstand tegen lekkage en markering van isolatoren onder invloed van een elektrisch veld en met onzuiverheden bevattend water bij een gespecificeerde spanning te meten en te evalueren. Het is geschikt voor vaste elektrische isolatiematerialen en hun producten in elektrische en elektronische producten, huishoudelijke apparaten, zoals relaiscontacten, schakelaardeksels, contactors, enz.

2. Voldoet aan normen:

Volgens de vereisten van IEC60587-2022, ASTMD2303.

3. Technische parameters:

Elektrode: 0,5 mm dik Materiaal: roestvrij staal;

Afstand tussen bovenste en onderste elektrode: 50,0 mm ± 0,1;

Testspanning: 100V-6000V traploos instelbaar;

Spanningsregelaar: Uitgang: instelbaar van 0~250V, met een capaciteit van 5KVA;

Wanneer de circuitstroom 60mA is, de spanningsuitgang onderbreken;

Testtijd: 6 uur;

Druppelnauwkeurigheid: 0,5%;

Spanningsstabiliteit: ± 1%;

Hoge precisie spanningsregelaar: Uitgang AC220V. Vermogen 6000W. Nauwkeurigheid ± 1%;

Test transformator: Capaciteit 5KVA. Maximale uitgangsspanning AC6000V (of DC6000V optioneel);

Sporen detectie: Volgens de norm GB/T6553-2003/4.1.2, een spanning aanleggen (2,5kV, 3,5kV en 4,5kV), en de verontreinigde vloeistof met een bepaalde stroomsnelheid laten druppelen. Als de stroom gedurende 6 uur onder 60mA blijft zonder te stromen, wordt dit als geslaagd beschouwd;

Druppelsysteem: gebruikmakend van een Ralph precisie peristaltische pomp, met een stroombereik van 0,00185-20 milliliter per minuut, een werksnelheid van 0,1-50 omwentelingen per minuut, en een stroomnauwkeurigheidsfout van minder dan 0,5%;

Uitgangsspanning: AC/DC (omschakelbaar)

Behuizing: Gemaakt van SUS304 roestvrij staal (geborsteld oppervlak);

De afvalwatertank is gemaakt van 316 roestvrij staal en voorzien van een afdichtingsinrichting.

Volume is 0,56m3, studio volume: 900L * 650W * 950H (mm);

Instrumentafmetingen: 1200L * 750W * 1800H (mm), lengte 750 * breedte 1180 * hoogte 1760mm, houten kist 890 * 1320 * 1900

Gewicht: ongeveer 200KG

Besturingsapparaat: Gebruikmakend van PLC-besturing + Taiwan Weinview touchscreen-besturing, nauwkeurige besturing, eenvoudige bediening, volledig gehumaniseerd ontwerp, automatische rapportgeneratie na de test, en een thermische printer op het paneel kan testresultaten tijdig afdrukken;

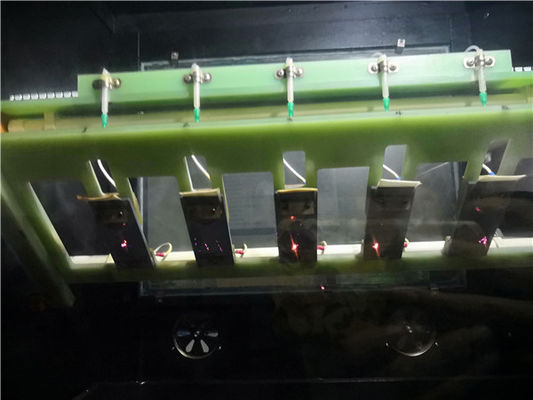

Aantal testgroepen: Vijf groepen (tijdens de test bestuurt één pomp één groep druppels, en het testproces beïnvloedt elkaar niet, wat niet gebruikelijk is op de markt omdat één pomp vijf groepen bestuurt) (kan afzonderlijk of samen worden getest)
