Testlaboratorium voert de test uit van weerstand tegen verticale vlamverspreiding op geleiders testapparatuur

Vlamtest voor kabel- en draadbundels

Toepassingsgebied:

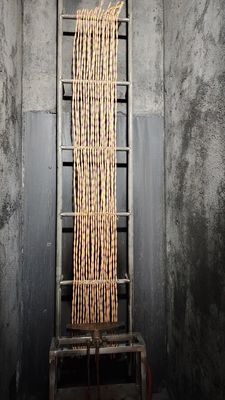

Het wordt gebruikt om de mate te evalueren waarin verticaal geïnstalleerde gebundelde draden en kabels of optische kabels de verticale verspreiding van vlammen onder gespecificeerde omstandigheden kunnen remmen, en het gebruiksproces moet samenwerken met rookstofverwijderingstorens. De hele machine bestaat uit verschillende onderdelen, zoals een testkamer, een luchtbron, een stalen ladder, een emissiezuiveringssysteem en een ontstekingsbron.

Voldoet aan de norm:

Volgens de norm IEC60332-3-10-2000.

Technische parameters:

1. Testkamer

2. Luchtbron

3. Stalen ladder type

4. Uitlaatreinigingsapparaat

Technische parameters:

1. De afmetingen van de testbox zijn 1.000 (B) X 2.000 (D) X 4.000 (H) mm, en het midden is gevuld met minerale wol materiaal box

2. De bodem van de box bevindt zich op 150 mm afstand van de voorwand en er is een luchtinlaatruimte van 800 (B) X 400 (D) mm.

3. De bovenste uitlaatruimte is 300 (B) X 1.000 (D) mm.

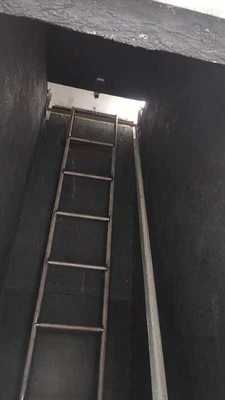

4. Brede roestvrijstalen ladder afmeting 500 (B) X 3.500 (H), 1 stuk

5. Standaard roestvrijstalen ladder afmeting 800 (B) X 3.500 (H), 1 stuk

6. 2 strook standaard propaan brander apparaten

7. 2 venturi gasmengapparaten

8. De manometer en drukreduceerventiel kunnen de propaan- en luchtdruk aanpassen tot 0,1 MPa

9. De rotameter past de gasstroomsnelheid aan en stelt deze in

10. De box biedt stalen ladders en relingen, die handig zijn voor gebruikers om bovenaan te detecteren

11. Uitgerust met een kogelkraan om de luchtbron handmatig af te sluiten

12. Stel automatisch de verbrandingstesttijd in en sluit automatisch de gasbron op dat moment af

13. De thermokoppel op de binnenwand van de box kan de interne temperatuur van de box weergeven

14. Afmetingen verbrandingsbox: 1120 (B) X 2195 (D) X 5077 (H) mm

15. Afmetingen controlebox: 1280 (B) X 770 (D) X 1200 (H) mm

16. Voeding: AC 220V, 50/60Hz, 2A

17. Luchtbron: propaan, lucht (geleverd door de klant).

Welkomom onze fabriek te bezoeken voor bezichtiging!
