Beproevingsmachine voor boogweerstand

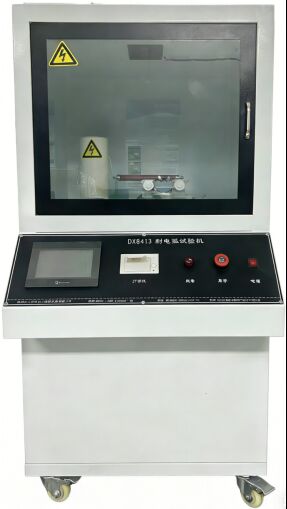

DX8413 testmachine voor het testen van boogweerstand

Vooral van toepassing op:

GB/T1411-2002 Beproeving van de weerstand tegen hoge spanning en lage stroomboogontlading van droge vaste isolatiematerialen.

Naleving van de normen: deze tester is ontworpen en vervaardigd overeenkomstig GB1411, IPC650, IEC 61621, ASTMD495 en voldoet aan testmethoden zoals JEC 149 en UL 746A.

Een korte inleiding tot het testprincipe:

Onder gespecificeerde testomstandigheden (met behulp van specifieke elektroden en een programma voor het verhogen van de spanning/stroom)een hoge spanning wordt toegepast op het oppervlak van het materiaal om intermitterende of continue boogontlading te induceren. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)Het apparaat registreert de tijd (in seconden) vanaf het begin van de test tot het materiaal uitvalt.Deze tijd wordt aangeduid als de **boogweerstandstijd** van het materiaal en dient als kernindicator voor de beoordeling van de prestaties ervan.

Toepassingsgebied:

De beoordeling van de boogweerstand van elektrische isolatiematerialen zoals kunststoffen, harslijmen en isolatieverven die worden gebruikt in industrieën zoals motoren, apparaten,en huishoudelijke apparaten is hoofdzakelijk van toepassing op het testen van de boogweerstand van vaste isolatiematerialen zoals kunststoffen, films, harsen, mica, keramiek, glas, isolerende olie, isolerende verf, karton en andere media.

Kenmerken: De boogweerstandstestmachine wordt gecontroleerd door een computer en de testcurve kan tijdens het testproces online worden waargenomen;en kan toegang, weergeven en afdrukken

Experimenteel beginsel: wordt gebruikt voor het testen van de boogweerstand van vaste isolatiematerialen; het te testen materiaal wordt blootgesteld aan een hoge spanning,geleidelijk toenemende kleine stroomomgeving totdat een stabiel geleidend kanaal op het oppervlak van het materiaal wordt gevormdDeze tijd is de boogweerstand van het materiaal.

Hoofdtechnische vereisten:

1Inlaatspanning: AC 220 V

2Uitgangsspanning: wisselstroom 0-20 KV;

3Elektrische capaciteit: 1,5 KVA

4Testmethode: intermitterende boog, continue boog

5Teststroom: 10MA-20MA-30MA-40MA optioneel

6Testspanningsregelfout: ≤ 1%

7. Arc on/off tijd fout: < 5 ms

8Testspanning: 0-20 KV

9Stroomregelaar: ± 10%

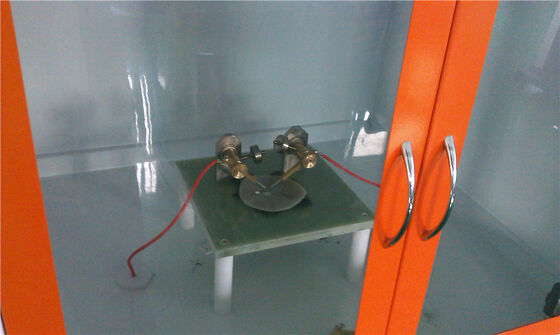

10Elektrode specificatie: roestvrijstalen plaat elektrode 25,4 mm * 12,7 mm * 0,15 mm

Elektrode van wolfraamstaal 56 mm * 7 mm * 30 mm

Elektrodeconfiguratiehoek 110 graden

De hoek tussen de elektrode en het horizontale vlak is 35 graden

Gewicht van de elektrode: 50 G

11Veiligheidsmaatregelen:

(1) Overspanningsbescherming

(2) Bescherming tegen overstromingen

(3) Bescherming tegen kortsluiting

(4) Bescherming voor het openen van beveiligde deuren

(5) Bescherming tegen onjuiste werking van software

12Externe afmetingen: 800 long × width 700 × 1350 mm high

Hoofdconfiguratie:

Testgasheer: één eenheid

20000 volt hoogspanningsgenerator: één eenheid

Volledig automatisch microcomputerspanningsregulerend apparaat: één set ((seriële poortmodus)

Transmissieapparaat van het type isolatie voor spanningsopname en stroomopname: één set

Testelektroden: twee sets

stroomvrijstellingsstaaf: één (harstype)

Computerbestendige meet- en regelsoftware: één set

Computers: één set

Kleurprinter van merk: één set

CD's met programma's: één set

Gebruikershandleiding: één exemplaar

Certificaat van metrologische verificatie: één exemplaar

Certificaat van overeenstemming: één exemplaar

Willekeurig gereedschap: één set
