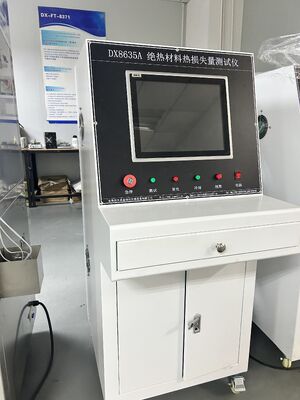

Bepaling van thermische isolatie van een stabiele thermische weerstandstestmachine

Bepaling van thermische isolatie van een testmachine voor thermische weerstand in stationaire toestand

1, Overzicht:
Om te voldoen aan de eisen van productietechnologie en energiebesparing en emissiereductie, de arbeidsomstandigheden te verbeteren, de economische voordelen te vergroten en de kwaliteit van het isolatie-ontwerp te waarborgen, wordt GB 50264-2013 gebruikt om pompapparatuur te ontwerpen in overeenstemming met de specificaties.
Deze apparatuur is geschikt voor het meten van het warmteverlies van isolatiematerialen met buitenoppervlaktetemperaturen variërend van -196 ℃ tot 850 ℃ in industriële apparatuur en pijpleidingen.
Niet van toepassing op apparatuur en pijpleidingen met speciale eisen voor nucleaire energie, luchtvaart, ruimtevaartsystemen, evenals gebouwen, koelopslagfaciliteiten en begraven pijpleidingen.

2, Instrument referentiestandaard:
GBT 10294-2008 Bepaling van thermische weerstand in stationaire toestand en gerelateerde kenmerken van isolatiematerialen - Beschermde hete plaat methode;
GB 50264-2013 Ontwerpcode voor thermische isolatie van industriële apparatuur en pijpleidingen.

3, Algemene structuur van de apparatuur:
De apparatuur bestaat voornamelijk uit een temperatuurregelsysteem, een cilinderdruksysteem, een diktemeetsysteem, een koelsysteem en andere componenten.

3.1 Temperatuurregelsysteem
Voornamelijk bestaande uit verwarmingsdraden, ijzeren platen, enz., verwarmd door temperatuurinstrumenten. De verwarmingscapaciteit van de temperatuurzone kan een maximale verwarmingstemperatuur van 600 graden Celsius bereiken
Temperatuur, langdurig gebruik bij 500 graden Celsius
Er zijn in totaal 12 temperatuuracquisitiekanalen uitgerust, waarvan het verwarmingstemperatuurkanaal een gesloten-lusregeling van de temperatuurzone is, met 5 temperatuurmeetpunten. De overige thermische beschermplaten zijn uitgerust met 2 temperatuurmeetpunten en 5 temperatuurmeetpunten op het koude oppervlak.
3.2 Druksysteem
Voornamelijk toegevoegd door de cilinder, de vereiste drukwaarde wordt bereikt door de luchtdruk fijn af te stellen, en de huidige status wordt in realtime weergegeven in het besturingssysteem.
3.3 Koelsysteem
Voornamelijk bestaande uit chillers, thermocouples, etc. De chiller koelt het verwarmingsgedeelte van de apparatuur en de thermokoppel detecteert de bodemtemperatuur. Nadat de test is voltooid, wanneer de bodemtemperatuur hoger is dan 50 ℃, geeft het systeem de melding "zet de chiller aan" om de hete plaat snel af te koelen.​
