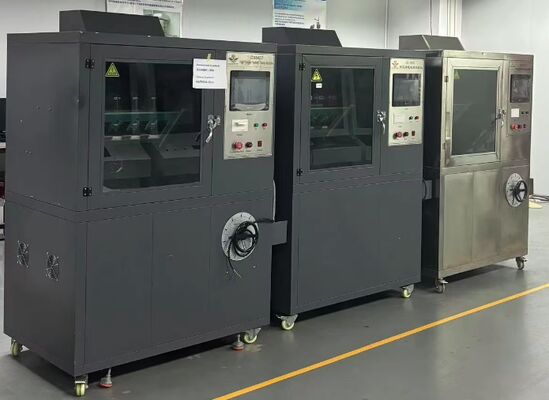

Hoogspanningslekkagevonkproefmachine is strikt ontworpen en vervaardigd in overeenstemming met GB/T6553-2003 en 1EC60587-1984.

I. Doel
De hoogspanningslekkage-vonktestmachine is geschikt voor het uitvoeren van tests op elektrische producten, huishoudelijke apparaten en hun materialen met betrekking tot hun weerstand tegen elektrische beschadiging en erosie. Het simuleert het proces onder industriële frequentie (48Hz - 62Hz), met behulp van vloeibare verontreinigingen en schuine testmonsters, door de meting van elektrische beschadiging en erosie om de elektrische beschadigings- en erosiegraad van elektrische isolatiematerialen die worden gebruikt in zware omgevingsomstandigheden te evalueren. Deze machine is strikt ontworpen en vervaardigd in overeenstemming met GB/T6553-2003 en 1EC60587-1984.
II. Prestatie-indicatoren
1. Elektrode: Dikte 0,5 mm, Materiaal: Roestvrij staal;
3. Testspanning: 100V - 6000V, continu instelbaar;
2. Afstand tussen boven- en onderelektrode: 50,0 mm ± 0,1;
4. Spanningsregelaar: Uitgang: 0 - 250V instelbaar, capaciteit 5KVA;
5. Testtransformator: Capaciteit 5KVA, maximale uitgangsspanning AC 6000V (of DC 6000V optioneel);
6. Hoge precisie spanningsstabilisator: Uitgang AC 220V, vermogen 6000W, nauwkeurigheid ±1%;
7. Stroomkringstroom: 60mA, afschakelspanning uitgang;
8. Testtijd: 6 uur;
10. Spanningsstabiliteit: ±1%;
9. Druppelvloeistofnauwkeurigheid: 0,5%;
11. Vonkvormingsbeoordeling:
Volgens de norm GB/T6553-2003/4.1.2, breng spanning (2,5 kV, 3,5 kV en 4,5 kV) aan op het monster en druppel de verontreinigende vloeistof met een bepaalde stroomsnelheid. Een stroom van 60 mA of minder houdt 6 uur ononderbroken aan, wat als geslaagd wordt beschouwd;
12. Druppelvloeistofapparaat:
Gebruikt geïmporteerde precisie peristaltische pomp, debietbereik 0,00185 - 20 milliliter/minuut, werksnelheid 0,1 - 50 omwentelingen/minuut, debietnauwkeurigheidsfout: <0,5%;
13. Uitgangsspanning: AC/DC (omschakelbaar)
14. Aantal experimentele groepen: 5 groepen
15. Besturingsapparaat: Gebruikt Siemens PLC + Taiwan Wince touchscreen besturing, precieze besturing, eenvoudige bediening, volledig gehumaniseerd ontwerp. De test eindigt automatisch en genereert een rapport. De thermische paneelprinter kan de testresultaten tijdig afdrukken;
15. Kamer Volume: 900L * 650B * 950H (mm); Volume 0,56m’. 16
Een roestvrijstalen (geborsteld oppervlak);
17. De afvalvloeistoftank is gemaakt van 316 roestvrij staal en is uitgerust met een afdichtingsapparaat.
