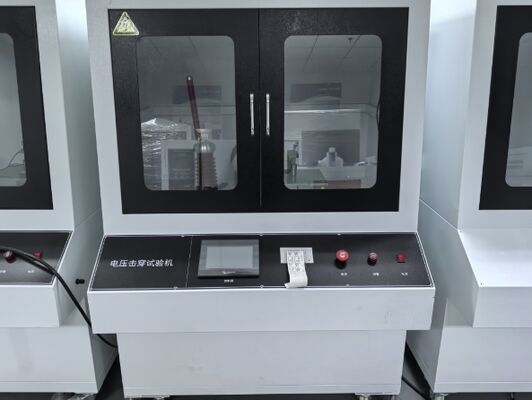

Een elektrisch dielektrisch testinstrument is geschikt om de breuksterkte en de spanningstijd van vaste isolatiematerialen te testen.

I. Doel
Het elektrische diëlektrische sterkte testinstrument (JCSY-388) is geschikt voor het testen van de doorslagsterkte en de weerstandsspanningstijd van vaste isolatiematerialen zoals kunststoffen, films, harsen, mica, keramiek, glas, isolerende verven, enz. onder netfrequentie spanning. Het voldoet aan de testnormen van GB/T1408.1 en EC60243-1 "Testmethoden voor elektrische sterkte van vaste isolatiematerialen - Onder netfrequentie spanning".
II. Parameters
1. Spanningsbereik: 0 - 50KV;
2. De spanningsregelaar keert automatisch terug naar nul na het trippen;
3. Nulstand sluiting, met automatische en handmatige spanningsregeling;
4. Geïmporteerd lekbeveiligingsapparaat, betrouwbare bescherming van persoonlijke veiligheid;
5. Overstroombeveiliging, drempelwaarde en andere veiligheidsfuncties;
6. Spanning- en stroomweergave, meetnauwkeurigheid ±0,2%, doorslagspanningsretentie;
7. Testelektroden: De diameter van de bovenste elektrode is 25 mm, de hoogte is 25 mm; de diameter van de onderste elektrode is 25 mm, de hoogte is 25 mm. (Elektroden: Roestvrij staal);
8. Nominaal vermogen van de hoogspanningsTransformator: 10KVA;
9. Nominale ingangs-/uitgangsspanning: 220V/50KV;
10. Nominale ingangs-/uitgangsstroom: 20A/0,09A;
11. Besturingssysteem: Gebruik PLC-besturing + Taiwan Wince touchscreen-besturing, nauwkeurige besturing, eenvoudige bediening, volledig gehumaniseerd ontwerp, automatische berekening van de elektrische sterkte en generatie van rapporten na de test, paneel thermische printer kan de testresultaten tijdig afdrukken;
12. Spanningsstijgsnelheid: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. Uitgerust met een gemakkelijk te demonteren en te monteren oliebadtank (materiaal: roestvrij staal);
14. Instrumentcomponenten: samengesteld uit elektrisch contacteerbare spanningsregelaar, besturingskast, beveiligingsweerstand, elektrodekast, oliebadtank;
15. Kastmateriaal: SUS304 roestvrij staal;
16. Afmetingen: 1,4 meter lengte, 1,1 meter breedte, 1,7 meter hoogte;
17. Gewicht: ongeveer 240KG
