Isolatiemateriaal Meesinstrument voor warmteverlies is toepasbaar voor het meten van het warmteverlies van isolatiemateriaal op de buitenste oppervlakken van industriële apparatuur en leidingen met temperaturen

DX8635A Instrument voor het meten van het warmteverlies van isolatiemateriaal
Overzicht:
Om aan de eisen van productieprocessen en energiebesparing te voldoen, de arbeidsomstandigheden te verbeteren, de economische voordelen te vergroten en de kwaliteit van het isolatie-engineeringontwerp te waarborgen,GB 50264-2013 specificeert het ontwerp van pompuitrusting.
Deze apparatuur is geschikt voor het meten van het warmteverlies van isolatiematerialen op de buitenvlakken van industriële apparatuur en leidingen bij temperaturen van -196 °C tot 850 °C.
Het is niet van toepassing op apparatuur en pijpleidingen met speciale eisen in kernenergie, lucht- en ruimtesystemen, evenals in gebouwen, koelopslagfaciliteiten en begraven pijpleidingen.
Instrumentenreferentiestandaard:
GBT 10294-2008 Bepaling van de thermische weerstand in de vaste toestand en aanverwante eigenschappen van isolatiematerialen - Beschermende warmteplaatmethode;
GB 50264-2013 Ontwerpcode voor isolatietechniek van industriële apparatuur en leidingen.
II. Algemene structuur van de apparatuur
De apparatuur bestaat voornamelijk uit een temperatuurregelsysteem, een cilinderpressuriseringssysteem, een dikte meetsysteem, een koelsysteem enz.De algemene structuur van de apparatuur is als weergegeven in de volgende figuur:, en de besturingsinterface is als volgt:

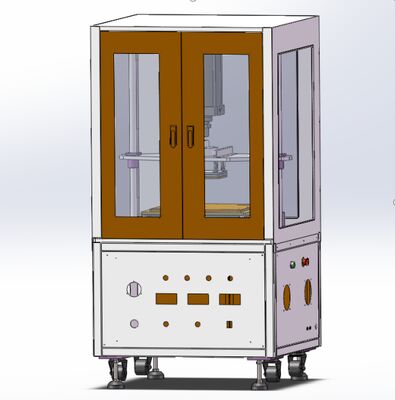

Algemene structuur van de apparatuur

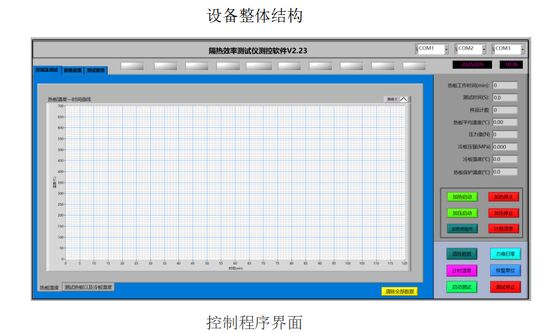

Interface van het besturingsprogramma
2.1 Temperatuurregelsysteem
Het is voornamelijk samengesteld uit verwarmingsdraden en ijzeren platen en wordt geregeld door een temperatuurmeter.en de langdurige gebruikstemperatuur kan 500 graden Celsius bereikenIn totaal zijn 12 temperatuuropvangkanalen uitgerust, waaronder het verwarmingstemperatuurkanaal voor de gesloten regeling van de temperatuurzone.en er zijn 5 temperatuurmonitoringpuntenDe overige warmtebeschermingsplaten hebben 2 temperatuurcontrolepunten en het koude oppervlak is voorzien van 5 temperatuurmetingpunten.
2.2 Druksysteem
Het bestaat hoofdzakelijk uit drukbeheersing van de cilinder en de vereiste drukwaarde wordt bereikt door fijne aanpassing van de luchtdruk.en de huidige status wordt in realtime weergegeven in het besturingssysteem.
2.3 Koelsysteem
De waterkoeler koelt het verwarmingsteel van de apparatuur af en de thermocouple detecteert de bodemoppervlaktemperatuur.wanneer de bodemoppervlaktemperatuur > 50°C is, wordt "Waterkoeler starten" gevraagd en koelt de hete plaat snel af.
Beheersinterface 2
2.4 Werkingsbeginsel
2.4.1 De uitrusting bestaat uit een meetbord voor de temperatuur van de terugslag van de monsters, een verwarmingsbord met een constante temperatuur en een drukinstallatie.De temperatuurmeter is uitgerust met 5 temperatuursensoren.De constante temperatuur verwarmingsbord biedt een stabiele hoge temperatuur warmtebron,en het druksysteem zorgt voor een stabiele druk op het monster om de betrouwbaarheid van de test te waarborgen.
2.4.2 De apparatuur heeft twee functies: meting van de thermische geleidbaarheid en meting van het warmteverlies.beide worden op hetzelfde werkstation afgerond.
2.4.3 Berekening van warmteverlies:
Bereken het warmteverlies volgens norm GB 50264-2013, punt 5.4.

Het systeem is gebaseerd op het principe van stabiele warmtegeleiding: aan de ene kant van het monster wordt een stabiele warmtebron toegevoegd om de temperatuur van het hete oppervlak te vormen.Het monsteroppervlak wordt onder druk gezet door middel van het cilindersysteemOnder de ingestelde temperatuur en druk wordt de warmte van het hete oppervlak overgebracht naar het koude oppervlak.De temperaturen op de verschillende testpunten op het koude en hete oppervlak worden gemeten en geregistreerd door het thermocouple van de koude plaat., en de computer wordt gebruikt om automatische detectie te bereiken, waardoor een proefverslag wordt gegenereerd.
Het schema van de plaatsing van de stabiele warmtebron, het monster en de koude plaat is als volgt:

Diagram van de plaatsing van de monsters van de apparatuur
Het temperatuurregelsysteem maakt gebruik van een multi-zone verwarmingsdraadmethode voor het verwarmen, waardoor een uniforme temperatuur op de verwarmingsplaat en een goede verwarmingsstabiliteit worden gewaarborgd, met een hoge temperatuurregelatiegewogenheid.De verwarmingsplaat is gemaakt van hoogtemperatuurbestendige legeringsmetalen, met een goede thermische geleidbaarheid, een lage thermische expansie en een hoge druksterkte bij hoge temperaturen, die voldoet aan de vereisten voor langdurig gebruik bij 500°C.
Het drukregelsysteem gebruikt een cilinder om de koude plaat te bedienen voor drukregeling.met een constante druk, en tegelijkertijd de druk via een veer flexibel aan te passen, waardoor het doel wordt bereikt om de druknauwkeurigheid te regelen.
Het systeem wordt bestuurd door een computer en de test kan met één klik worden gestart. Na de test wordt een automatisch rapport uitgebracht. Het automatiseringsniveau is hoog;in combinatie met de speciale meet- en regelsoftware, is de testvooruitgang hoog, is de werking stabiel en is de testdoeltreffendheid hoog.
II. Bedrijf van het systeem
3.1 Verbind de stroomvoorziening van het systeem
(1) Open de hoofdstroomschakelaar van de apparatuur en de stroomschakelaar van de koelmachine
(2) Open de schakelaar van de computer en wacht tot de zelfcontrole begint.
(3) Dubbelklik op het icoon van de software voor het meten van warmteverlies op het bureaublad om de bedieningsinterface van het systeem te betreden.
3.2 Parameterinstelling
Voer in de instellingskolom de beoogde verwarmingstemperatuur, de beoogde drukwaarde van de drukbeheersing, de testtijd enz. in en klik op de schrijfknop;
3.3 Begin met de test
Druk op de startknop om toe te voegen, vraag of u eerst de thermische geleidbaarheid van het materiaal wilt testen. Klik op ja om de thermische geleidbaarheid van het materiaal te testen en test vervolgens de hoeveelheid warmteverlies van het materiaal.Indien niet, direct met verwarming beginnen om de hoeveelheid warmteverlies van het materiaal te testen, wachten tot de temperatuur is gestegen tot de streeftemperatuur en is gestabiliseerd, beginnen met het verzamelen van gegevens en berekenen van de hoeveelheid warmteverlies,Wacht op de testresultaten.;
3.4 Teststart
Klik op de testknop om de test te starten. Het systeem zet automatisch druk op en start de test. Er is geen menselijke tussenkomst nodig in het midden. Wacht gewoon tot de test is voltooid;
3.5 Uitgangsverslag na de test
Na voltooiing van de test wordt automatisch een Excel-bestandsverslag uitgebracht;
De inhoud omvat temperatuurcurven en verzamelde gegevens met een interval van één seconde, thermische geleidbaarheid van het materiaal, curve en gegevens voor de toegepaste drukwaarde van het materiaal, eindwarmteverlies van het materiaal;
3.6 Voltooiing van de test
Test voltooid. Zet het koelsysteem aan, wacht tot de temperatuur van de verwarmingsplaat is gedaald tot kamertemperatuur, sluit de software en zet dan de stroom uit.
IV. Belangrijkste technische parameters:
1- Algemene afmetingen ongeveer: lengte 800 * breedte 850 * hoogte 1200 (mm) (exclusief de afmetingen van de waterkoeler)
2Totaal gewicht ongeveer: 160 kg
3Nominale spanning: AC 220V
4Totaal vermogen: ≤ 5,0 kW
5Verwarmingsvermogen ≤ 4,5 kW
6. Verwarming wordt bereikt door middel van een constante temperatuurregeling op meerdere punten om de gelijkmatigheid van de temperatuur van de verwarmingsplaat te waarborgen;
7Waterkoeler:
De temperatuurregelaar gebruikt Omron, met een precieze temperatuurregeling.De thermocouple gebruikt PT100 hoogprecisie temperatuur sensoren, met een nauwkeurigheid van ±0,15°C en een temperatuuruniformiteit van 0,2°C. Totaal vermogen: 1,8 kW
8Verwarmingsplaat: De verwarmingsplaat is gemaakt van koper en de verwarming wordt bereikt door middel van een constante temperatuurregeling op meerdere punten om de gelijkmatigheid van de verwarmingsplaat te waarborgen.De temperatuur is binnen 0.5°C; maximale verwarmingstemperatuur: 600°C
9. De snelste verwarmingssnelheid: 20°C/min
10. Temperatuurregelatiegewogenheid: ≤ 0,5% FS (in het bereik van 300*300 mm van het middelpunt van de verwarmingsplaat)
11. Temperatuursensor voor verwarmingsplaten: gebruikt geïmporteerde hoogprecisie-temperatuursensor PT100, met een nauwkeurigheid van ±0,15°C
12. Verwarmingsplaat temperatuurcontroller: Gebruikt hoge precisie temperatuurcontroller van Yu Electric, met een hoge controle nauwkeurigheid en stabiele output
13. Krachtsensor: Gebruikt Japanse MANTON-wieltype druksensor veertien Dikte meting: Gebruikt Keyence laser hoogprecisie afstandsmeting instrument, met een meetbereik van 0 - 80mm.Testnauwkeurigheid: ±0,05 mm;
15Grootte van het monster: maximaal 300*300 mm
16. Warm plaatgrootte: 370*370mm; koud plaat: 300*300mm (2 stuks, gemakkelijk te vervangen)
17Maximale belastingdruk: 5000 N
18Maximale belastingdruk: 1 MPa (uitgerust met een 300 W compressor)
19De computer maakt gebruik van de Taiwan Industrial Control Computer van Rockwell, met CPU i5 10e generatie, 8GB geheugen, 256GB solid state drive en een Samsung 23-inch monitor.
