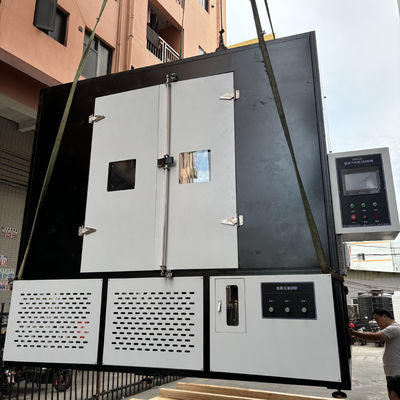

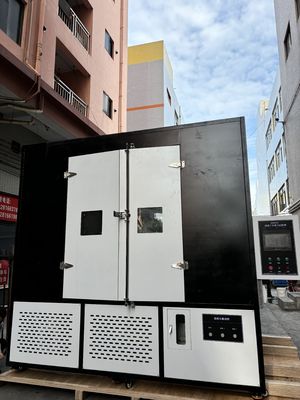

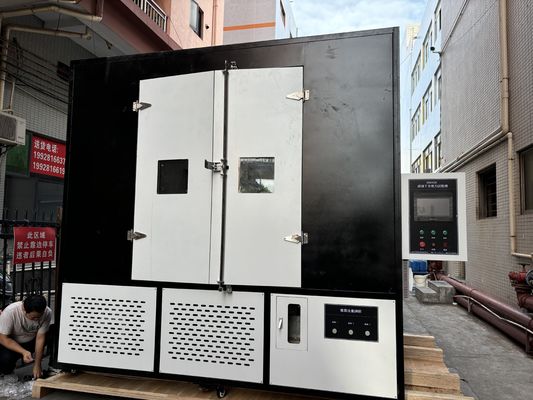

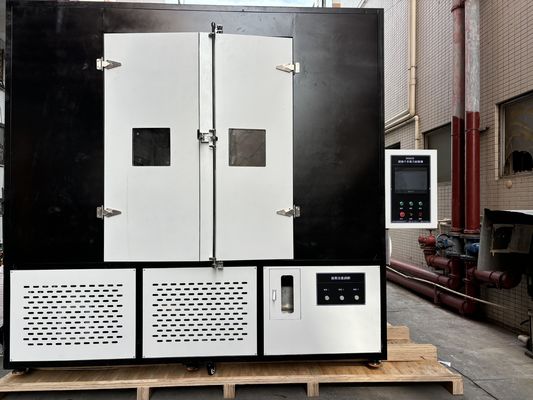

Productnaam:
Technische specificaties voor de 5000-uurs Multiple Stress Test Setup overeenkomstig IEC 62730:2024.
Toepassingsgebied:
De apparatuur wordt hoofdzakelijk gebruikt om de
een uitgebreide prestatietest van isolatoren onder complexe werkomstandigheden en de duurzaamheid en betrouwbaarheid ervan te evalueren door toepassing van meerspanningscouplage-effecten zoals mechanische belasting,hoogspanning, temperatuur- en vochtigheidsveranderingen en chemische corrosie.
1.Krachtveld: antiveroudering en antivervuiling flashover test van isolatoren voor hoogspanningsleidingen en substations.
2.Rail transit: prestatiebeoordeling van geïsoleerde onderdelen van elektrische spoorlijnen in trillings-, boog- en natte omgevingen.
3.Nieuwe energiescenario: verificatie van de betrouwbaarheid op lange termijn van fotovoltaïsche/windenergie-buitenisolatieapparatuur onder UV, zout
spray- en vochtige warmtecyclus.
4.Industriële omgeving: chemische corrosiebestendigheid en laagdrukbestendigheid van isolatoren in chemische fabrieken en kustfaciliteiten.
De testtypen hebben betrekking op mechanisch-elektrische koppeling (zoals trillingen + gedeeltelijke ontlading),milieuelektrische synthese (zoals zoutspray + vervorming van het elektrisch veld) en versnelde multifactorveroudering (temperatuurschok + chemische corrosie), die voldoen aan de IEC- en GB-normen en gegevens ondersteunen voor de verbetering van O&O, kwaliteitscontrole en bedrijfs- en onderhoudsstrategieën.
Testprocedure:
1- De binnenkant van de proefruimte moet worden bekleed met corrosiebestendig roestvrij staal (306 of 315). De coating kan tegen zoutnevel en corrosie worden aangebracht.
2- Het corrosiebestendige materiaal wordt zo veel mogelijk van één stuk gemaakt op elke muur die niet wordt bevestigd.
3- De afmetingen van het interieur van de cabine zijn 2,7x3,0x2,4 m (totale volume 18,63 m3)
4- Er zal een venster met stralingsblokkerend glas aan de deur zijn aangebracht.
5- De afstand tussen de proefmonsters en de xenonlamp is 1 m
6- De wanddikte is minimaal 10 cm en de binnenkant is bedekt met warmte-isolatie materiaal
Voldoen aan de normen:
In dit document worden de technische voorschriften van de 5000h-testbank voor meerdere spanningen volgens IEC 62730 gegeven:2024.
Testomstandigheden:
1De cyclus van de spanningen die op de isolatoren worden aangebracht en gedurende 5 000 uur worden herhaald, wordt in figuur 3 weergegeven.De cyclus is zodanig ontworpen dat de proefmonsters ook worden blootgesteld aan de effecten van temperatuurvariaties en condensatie..
2De proefmonsters worden verticaal in de kamer geplaatst, zoals in figuur 4 is aangegeven.
een afstand van ten minste 400 mm tussen de aangrenzende randen van de testmonsterschuren en tussen de testmonsters en het dak, de muren en de vloer.
3.De proefmonsters worden vóór aanvang van de test met gedeïoniseerd water gereinigd.
4.Wekelijkse onderbrekingen van de proef met het oog op inspectie zijn toegestaan, die elk niet langer dan 1 uur duren.Er zijn vijf langere onderbrekingen toegestaan tot maximaal 60 uur elk.. Een extra testtijd van drie maal de duur van de onderbrekingsperiode wordt toegevoegd. Het eindtestrapport bevat alle details van de onderbrekingen.
Kunstmatige regen:
De kunstmatige regen wordt geleverd door sproeiers die boven de proefmonsters en buiten hun omtrek zijn gemonteerd (zie figuur 4).
De gemiddelde neerslag moet in overeenstemming zijn met IEC 60060-1.
van de testmonsters afzonderlijk wordt gespoten.
Controlesysteem voor zoutoplossingsvaten:
1 ton capaciteit, 304 roestvrij staal tank.
2.Dubbellaag en geïsoleerd met openbaar deksel en mengarm.
3.Verwarmd met een weerstandselement, met een met schroeven gevoerd zout toevoegingssysteem.
4.Onderhoudt een vergrendelingsrem chassis en een overloopontladingssysteem.
5.Controlsysteem voor de waterwasbak:
6.Gelijksoortige specificaties als de zoutoplossingstank, met een ontwerp van 1 ton 304 roestvrij staal en verwarmingsvermogen.
Kalibratie van zoutnevel:
De kalibratie moet vóór het begin van de test worden uitgevoerd.
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectDe vatten worden zodanig geplaatst dat ze niet door de proefmonsters worden afgeschermd en dat er geen druppels uit de constructieelementen van de kamer of uit een andere bron komen.
Zij moeten tussen 1,5 ml en 2,0 ml neerslag per uur (gecorrigeerd op 8000 mm2 verzameloppervlakte) verzamelen, gemiddeld over een periode van minimaal 16 uur.
OPMERKING De doorstroming die nodig is om een dergelijke neerslag te verkrijgen (meestal van de orde van 0,3 l/m3 uur op basis van een kamer van maximaal 15 m3) dient te worden vermeld.(De waterstroom wordt gedefinieerd in liter per uur en per kubieke meler van het volume van de testkamer.)
Vervolgens moet tijdens de test de doorstroming minstens om de 100 uur worden gecontroleerd en binnen ± 25% van de oorspronkelijke waarde blijven.
het is niet toegestaan het water opnieuw in omloop te brengen.
Algemene voorwaarden:
1- Er zal training worden gegeven over het onderhoud en gebruik van het apparaat
2- Na voltooiing van de installatie zal het apparaat 1 maand (4 weken) zonder problemen functioneren.
3- Elektrische schema's en schetsen van het waterleidingsysteem zullen worden verstrekt
4- Onderhoudshandleiding zal worden verstrekt
5- Gebruikershandleiding zal worden verstrekt
6- Deeltjes die in contact komen met zoutnevel en regen zijn roestvrij
7- Elektrische componenten zullen geschikt zijn voor 380V-infrastructuur
8- De garantievoorwaarden zullen worden gespecificeerd
9- Er is voor 10 jaar een reservedele aanwezig.
10- Een lijst van verbruiksartikelen zal worden verstrekt
Belangrijkste voordelen van isolatoren:
1Uitstekende isolatieprestaties
Isolatoren kunnen hoge spanning effectief isoleren door de kruipafstand te vergroten, stroomlekkages en boogflitsen te voorkomen en de veilige werking van het energiesysteem te waarborgen.Composite isolatoren zijn gemaakt van materialen zoals siliconen rubber., die een uitstekende weerstand hebben tegen vervuiling en in zwaar vervuilde omgevingen stabiel kunnen blijven.2.Hoge mechanische sterkte en duurzaamheidModerne isolatoren, zoals de vierde generatie epoxyharscompositisolatoren, hebben een hogere mechanische betrouwbaarheid en kunnen extreme mechanische belastingen (zoals windtrillingen,- de verwarming van het water,, waardoor storingen veroorzaakt door materiaalverval worden verminderd.
Toekomstige ontwikkelingstrends van isolatoren: 1.Materiële innovatie en verbetering van de prestatiesDe vierde generatie harde composietisolatie: met behulp van materialen op basis van epoxyhars, lost het de problemen van het falen van het afsluitingsinterface en de zelfontploffing van de drie vorige generaties producten op,Het heeft een hoge mechanische sterkte en een hoge weerstand tegen vervuiling.Door toevoeging van nanodeeltjes om de verouderings- en UV-resistentie van materialen te verbeteren, kunnen zij zich aanpassen aan nieuwe eisen zoals hoogfrequente harmonics in slimme netten.2Uitbreiding van de toepassingsgebiedenHoogspannings- en ultrahoogspanningsoverdracht: met de modernisering van het wereldwijde elektriciteitsnet is de vraag naar isolatoren met spanningsniveaus van 750 kV en hoger toegenomen.met name in transmissieprojecten in extreme gebieden zoals woestijnen en zeer koude gebiedenNieuwe energie en spoorvervoer: De vraag naar lichtgewicht en zeer betrouwbare isolatoren voor windenergie, fotovoltaïsche centrales en hogesnelheidsnetwerken zorgt voor de groei van de markt.
